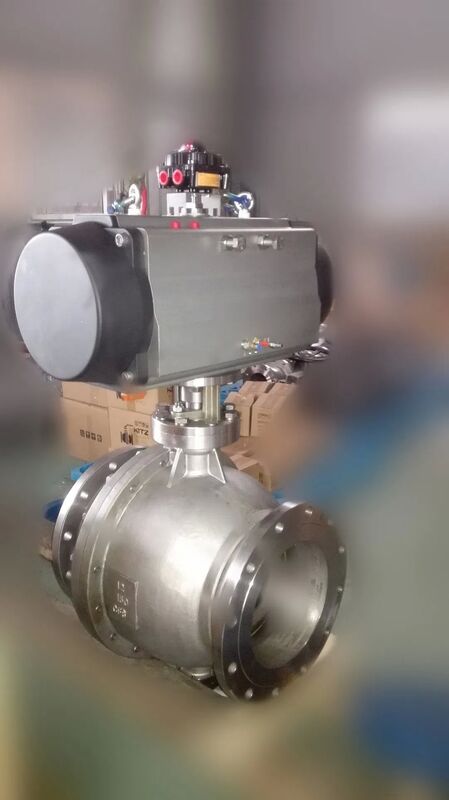

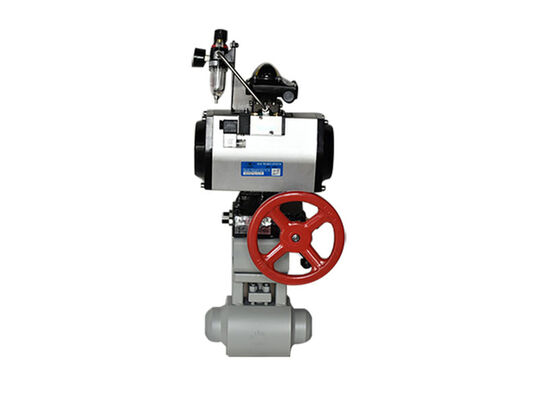

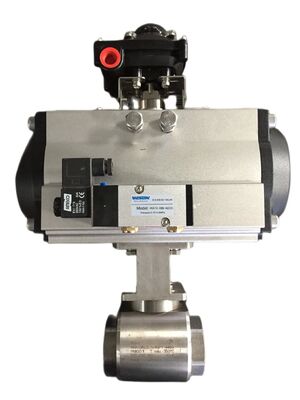

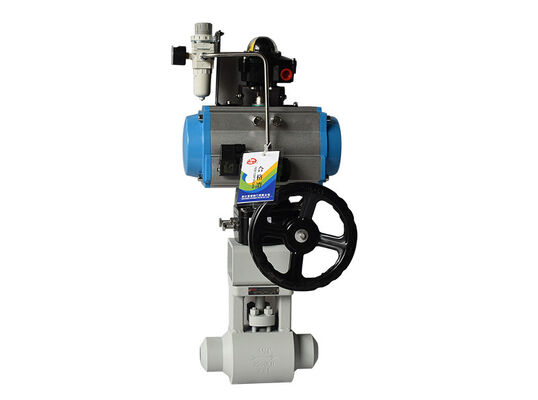

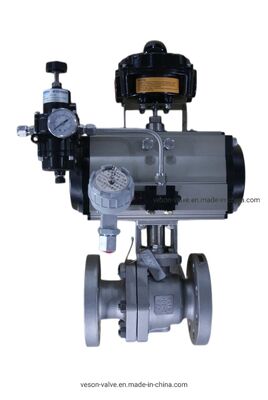

معلومات تفصيلية |
|||
| رقم الموديل: | VS-240SR08-FO | القناة: | مباشرة من خلال النوع |
|---|---|---|---|
| بناء: | صمام الكرة العائم | يكتب: | صمام الكرة العائم |
| إبراز: | صمام الكرة في مقعد القيادة,صمام الكرة للجهاز الهوائي,PCTFE صمام الكرة مقعد,Pneumatic Actuator Ball Valve,PCTFE Seat Ball Valve |
||
منتوج وصف
هناك فئتين رئيسيتين من البوليمرات المستخدمة في مقاعد صمامات الكرات: PTFE (كلا العذراء ومليئة و PEEK. هذه هي المواد الشعبية لعدة أسباب،لكن لكل منها تطبيقات تتكيف معها بشكل أفضل.
صمامات الكرات
يتم استخدام صمامات الكرات للسيطرة على تدفق المياه والزيت والبخار والهواء والدلو والسوائل المآكلة. ويمكن العثور عليها في أنظمة HVAC ومعالجة البتروكيماويات ومعالجة الأغذيةنظم توزيع المياه، أنظمة الاحتراق التلقائي، ومراقبة الأجهزة.
في حين أن هناك أجزاء مختلفة داخل صمام الكرة (على سبيل المثال ، الجذع ، الجوز الجذع ، الكرة ، الجسم) ، فإن أحد أهم الأجزاء هو مقعد صمام الكرة. مقاعد صمام الكرة لها وظيفتان رئيسيتان:توزيع ضغط المقاعد بالتساوي وتحقيق ختم صلب - ولتحقيق هذا يجب أن تكون مصنوعة من المواد المناسبة.
الخصائص الرئيسية لمواد مقعد صمام الكرات
هناك ستة خصائص حاسمة يجب أن تمتلكها أي مادة لمقاعد صمامات الكرات:
- انخفاض الاحتكاك لتقليل عزم الدوران
- مقاومة ملابس ممتازة
- تعافي جيد من الإجهاد
- مرونة كافية للحفاظ على ختم صلب
- استقرار الأبعاد
- التوافق الكيميائي مع الوسائط المعنية
إذا تم استخدام صمامات الكرات فيما يتعلق بتطبيقات الأغذية أو منتجات الألبان أو الأدوية ، فقد تتطلب أيضًا مواد تمت الموافقة عليها من قبل إدارة الغذاء والعقاقير.وبينما هناك مجموعة متنوعة من مواد البوليمر التي يمكن استخدامها، PTFE ، PTFE المملوء ، و PEEK هي الأكثر استخدامًا.
الخصائص المادية للبيئات القاسية
هناك اعتبارات أخرى متورطة أيضا، مع العديد من ذلك يعتمد على بيئة التشغيل.يمكن أن تشمل هذه الاستقرار الأبعاد والأداء الموثوق به في درجات الحرارة القصوى (والتي قد تشمل التبريد) وكذلك القدرة على تحمل روتينات التعقيم التي تنطوي على الماء الساخن، البخار، و/أو مواد التنظيف الخبيثة. وإذا كان هناك تعرض مطول للمياه أو الرطوبة، يجب أن يكون مقعد صمام الكرة معدل التوسع الهجري المنخفض. بالإضافة إلى ذلك،قد تكون هناك حاجة للمواد لتكون مضادة للاشتعال، مقاومة للحريق، أو مناسبة للاستخدام في البيئات مع الإشعاع.
مقاعد صمامات الكرات PTFE
لطالما كان PTFE خيارًا شائعًا لمواد مقعد صمام الكرات ويتوفر في الصفات المعتمدة من قبل FDA.PTFE العذراء لديها أدنى معامل الاحتكاك من أي بلاستيك حراري موجود والصنفات المملوءة من PTFE متوفرة مع انخفاض الاحتكاكهذا البوليمر قادر أيضاً على التشغيل الجاف (وبالتالي لا يتطلب أي مواد تزيين) ولا يظهر أي سلوك زلق.
PTFE يوفر مقاومة ممتازة للاستنزاف واسترداد الضغوط الجيد ، والذي يمكن تعزيزه عن طريق اختيار المواد المضافة المناسبة.حتى في وجود درجات حرارة شديدة ومواد عالية التآكل. يحتوي على معامل توسع حراري منخفض ومعامل توسع هايغروسكوبي جيد ، مما يجعله مستقرًا من الناحية الأبعاد. كما أنه مقاوم للحريق ، هيدروفوبيك ، وغير رطب
التوافق الكيميائي والأداء في درجات الحرارة العالية من PTFE يعني أنه يعمل بشكل جيد مع التطبيقات التي تنطوي على الصرف الصحي والعقمة.تتوافق مكوناته الكيميائية بشكل جيد مع مجموعة واسعة من الوسائط باستثناء الفلور والقلي السائلتتضمن نطاق درجة حرارة تشغيلها درجات حرارة مشوية تتراوح بين -429 درجة فهرنهايت و 400 درجة فهرنهايت.أن أداء درجة حرارة PTFE البكر يعتمد بشكل كبير على ضغط التشغيل.
من بين عيوب PTFE هي حساسيتها للانزلاق البارد ، هو الأفضل لدرجات حرارة لا تزيد عن 5 ksi ،ولها أداء محدود في وجود الإشعاع بسبب الحد الأقصى للجرعة الإشعاعية من 1 × 104 radsكما أنها عرضة لمشاكل في إزالة الضغط بعد أن تم ضغوطها عالية ويجب ألا تتعرض لتقلبات درجة الحرارة أكبر من 167 درجة فهرنهايت.
مقاعد صمامات الكرات المملوءة من PTFE
من حيث PTFE المملوء ، فإن المجموعات الأكثر ملاءمة هي الكربون الجرافيت والزجاج المملوء.يتم اختيار PTFE المعزز بالكربون الجرافيت على PTFE البكر عندما تكون درجات الحرارة والضغوط العالية جزءًا من بيئة التشغيل العاديةيقدم خصائص ارتداء أفضل ويكون أقل عرضة للانزلاق البارد من PTFE البكر مع الحفاظ على معامل اصطدام منخفض إلى حد ما.
يحتفظ PTFE المملوء بالزجاج أيضًا بالعديد من الجوانب الإيجابية لـ PTFE البكر مع توفير مقاومة أفضل للطحن وخصائص ارتداء أفضل.انها غالبا ما تكون المواد المقعد صمام الكرة من اختيار للغذاء، صناعة الألبان والصيدلة ولا يزال يحافظ على معامل الاحتكاك المنخفض نسبيا.من المرجح أن يكون مكسورًا ، كما أنه غير متوافق مع المواد الكيميائية المعروفة بأنها تهاجم الزجاجلاحظ أن PTFE المملوء بالزجاج مقاوم للنار.
خيار آخر هو PTFE المعزز بالفولاذ المقاوم للصدأ يتكون من 50٪ PTFE و 50٪ مسحوق 316 SS.هذه الدرجة الخاصة من PTFE المملوءة توفر نطاق درجة حرارة تشغيل أكبر قليلا من PTFE البكر (حتى 550 درجة فهرنهايت) ويمكن أن تتعامل مع ضغوط أعلى بكثيرعيبها الرئيسي هو أن معامل الاحتكاك أعلى بكثير ، مما قد يؤدي إلى ارتداء أسرع وقومة عصبية عالية. ومع ذلك ، فهي مقاومة للحريق.
مقاعد صمام الكرة PEEK
PEEK لديه الكثير من القواسم المشتركة مع PTFE ، بما في ذلك نطاق درجة الحرارة واسع من -70 درجة فهرنهايت إلى 600 درجة فهرنهايت ، والتوافق الكيميائي الجيد.معدل الاحتكاك ليس منخفضاً مثل PTFE ولكنه يعمل بشكل جيد للغاية في التطبيقات التي تنطوي على درجة حرارة عالية وضغطكما أنه أكثر مقاومة للكح وأكثر صلابة من PTFE.
على عكس PTFE، فإنه يقدم أداء ممتاز عند تعرضه للإشعاع، مما يجعله مناسبًا بشكل جيد للتطبيقات النووية، ويعمل بشكل أفضل في درجات حرارة عالية للغاية لا يمكن أن يتعامل معها PTFE،مما يجعلها خيار ممتاز لصناعة النفط والغازإنه أيضاً مضاد للنار.
PEEK ليس لديه مجموعة كاملة من التوافق الكيميائي مثل PTFE ، وينبغي أبدا أن تتعرض لحمض الكبريتيك أو تستخدم في البيئات التآكل.يعمل بشكل جيد في المواقف التي تنطوي على التعرض المستمر للمياه الساخنة والبخار وكذلك الضغوط الفائقة في الفراغبالإضافة إلى كونها أصعب بكثير من PTFE، PEEK يظهر سلوك هش في درجات حرارة أقل.
الاستنتاج
PTFE ، PTFE المملوء ، و PEEK هي البوليمرات عالية الأداء الممتازة لمقاعد صمامات الكرات في مجموعة واسعة من التطبيقات.
