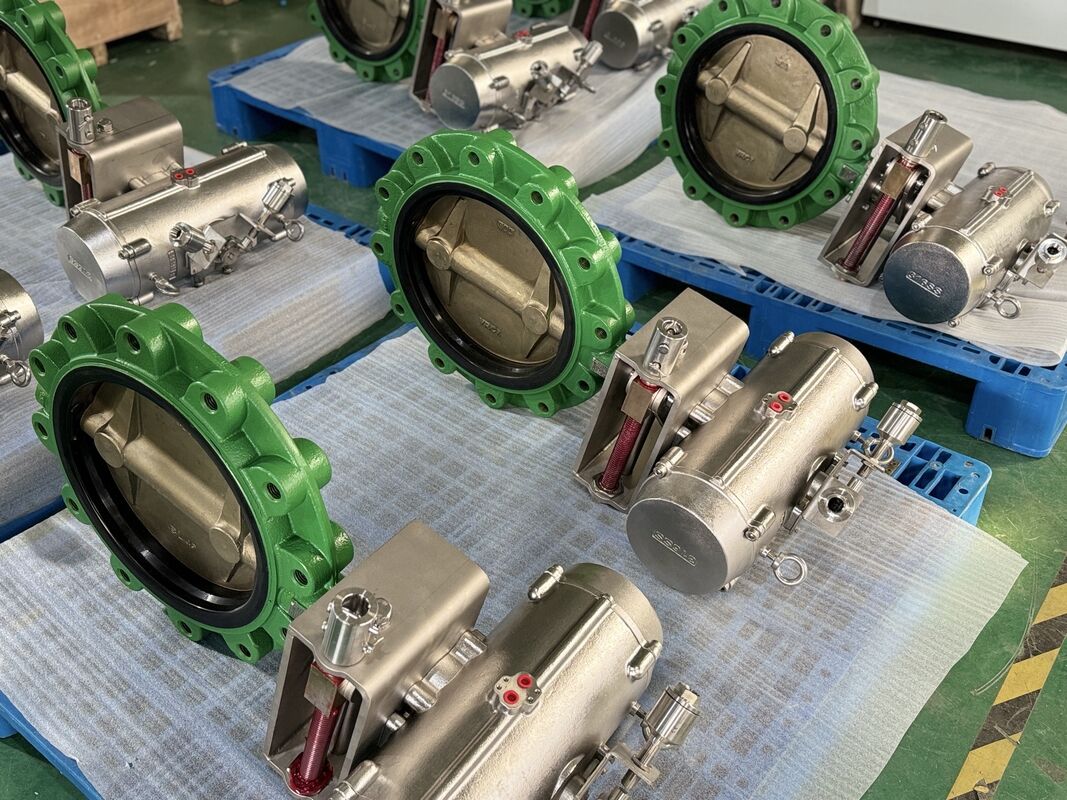

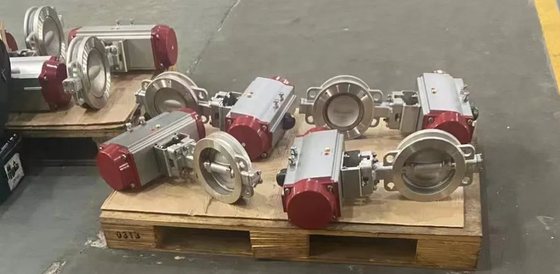

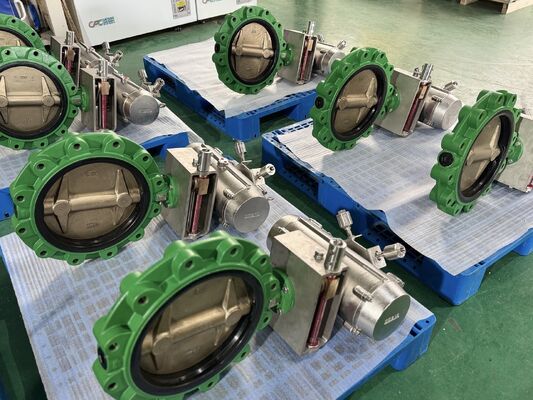

صمام فراشة عالي الأداء ثلاثي الإزاحة مع مقعد معدني وعمر خدمة ممتد وتسرب صفري
تفاصيل المنتج:
| مكان المنشأ: | شنغهاي، الصين |
| اسم العلامة التجارية: | VESON |
| إصدار الشهادات: | ISO 9001:2015 SGS |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 150-3500 / Piece |
| تفاصيل التغليف: | حافظة من الخشب الرقائقي تحمل العلامة التجارية VESON مع حشوة إسفنجية مقاومة للصدمات، وتغليف من فئة ال |
| وقت التسليم: | 3-5 أيام عمل للمخزون، 15-25 يوما للإنتاج |
| شروط الدفع: | / تي تي، خطاب الاعتماد، باي بال، ويسترن يونيون |
| القدرة على العرض: | 3000 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نوع الصمام: | صمام فراشة ذو عروة ثلاثية الأوفست | نطاق الحجم: | DN80 إلى DN1200 (3 "إلى 48") |
|---|---|---|---|
| تصنيف الضغط: | أنسي 150 رطل / 300 رطل / 600 رطل | مادة الجسم: | WCB الكربون الصلب / CF8M SS316 |
| مادة القرص: | CF8M SS316/دوبلكس/إنكونيل | نوع المقعد: | معدن مصفح / ستالايت ذو وجه صلب |
| عملية: | جير يدوي / هوائي / محرك كهربائي | آمنة النار: | معتمد من API 607 / ISO 10497 |
| فئة التسرب: | تسرب صفر (الفئة السادسة) | نهاية الاتصال: | العروة (ANSI B16.5) |
| شهادة: | ISO 9001:2015، إس جي إس، API 607 | ||
| إبراز: | تصميم ثلاثي الإزاحة,المقعد المعدني خالي من التسرب,صمام العروة عالي الأداء |
||
منتوج وصف
صمام الفراشة ذو الأداء العالي مع مقعد معدني
الـصمام الفراشة الثلاثي التراجعية عالية الأداءيمثل المستوى الممتاز لتكنولوجيا صمام الفراشة. تصميم التراجع الثلاثي يلغي الاحتكاك بين القرص والمقعد طوال السير الكامل،بينما يقدم المقعد المعدني إلى المعدني صفر تسرب وأداء آمن للحريق لتطبيقات العزل الحرجة في النفط والغاز، البتروكيماويات، وتوليد الطاقة.
شرح التراجع الثلاثي
| التعويض | الوظيفة |
| التراجع الأول | يتم وضع العمود خلف طائرة المقعد ، مما يخلق ختم عمل الكاميرا |
| التراجع الثاني | تم تحديد موقع العمود عن خط وسط الحفرة ، مما يتيح إزالة القرص الكامل |
| التراجع 3 | هندسة زاوية المقعد المخروطية ، والقضاء على الاحتكاك المنزلق لتمديد عمر المقعد |
الخصائص الرئيسية
- مقاعد معدنية إلى معدنية:حلقة المقعد المصفوفة من الفولاذ المقاوم للصدأ / الجرافيت توفر تسربًا صفرًا مع امتثال آمن للحريق إلى API 607
- تشغيل خال من الاحتكاك:الهندسة ثلاثية التراجع تضمن رفع القرص من المقعد على الفور دون فرك، وتوسيع عمر المقعد إلى 100،000 + دورات
- درجة حرارة عالية:مناسبة لدرجات الحرارة من -196 درجة مئوية (الكريوجينية) إلى + 800 درجة مئوية مع مواد التجميل المناسبة
- إغلاق ثنائي الاتجاه:إغلاق كامل في كلا اتجاهي التدفق يلغي قيود توجيه التثبيت
- (ستيليت هاردفيسينغ)اختياري Stellite 6 أو 21 الصلبة على المقعد والقرص لمقاومة ارتداء متفوقة في خدمة القطع
المواصفات التقنية
| المعلم | المواصفات |
| نوع الصمام | صمام الفراشة الثلاثي |
| نطاق الحجم | DN80 إلى DN1200 (3" إلى 48") |
| تصنيف الضغط | ANSI 150lb / 300lb / 600lb |
| مادة الجسم | فولاذ الكربون WCB / CF8M SS316 |
| مواد القرص | CF8M SS316 / Duplex / Inconel |
| نوع المقعد | المعدن المصفوف / ستيليت الصلب |
| العملية | العجلات اليدوية / الجهاز الجوي / جهاز التشغيل الكهربائي |
| آمنة من الحريق | تماشياً مع API 607 / ISO 10497 |
| فئة التسرب | صفر تسرب (الطبقة السادسة) |
| درجة حرارة العمل | -196°C إلى +800°C |
| شهادة | إيزو 9001:2015، SGS، API 607 |
التطبيقات المستهدفة
- صمامات العزل الحرج لمصافي
- إيقاف العملية البتروكيماوية
- أنظمة البخار والزيت الحراري
- خدمة الغاز الطبيعي المسال المبرد والإيثيلين
- عزل البخار الرئيسي لمحطة توليد الكهرباء
يخضع كل صمام لاختبار الهيدروستاتيكية والنوماتيكية والنوع الآمن ضد الحريق في المصنع. يتم توفير وثائق اختبار PMI و NDE الكاملة والتشغيلية.
