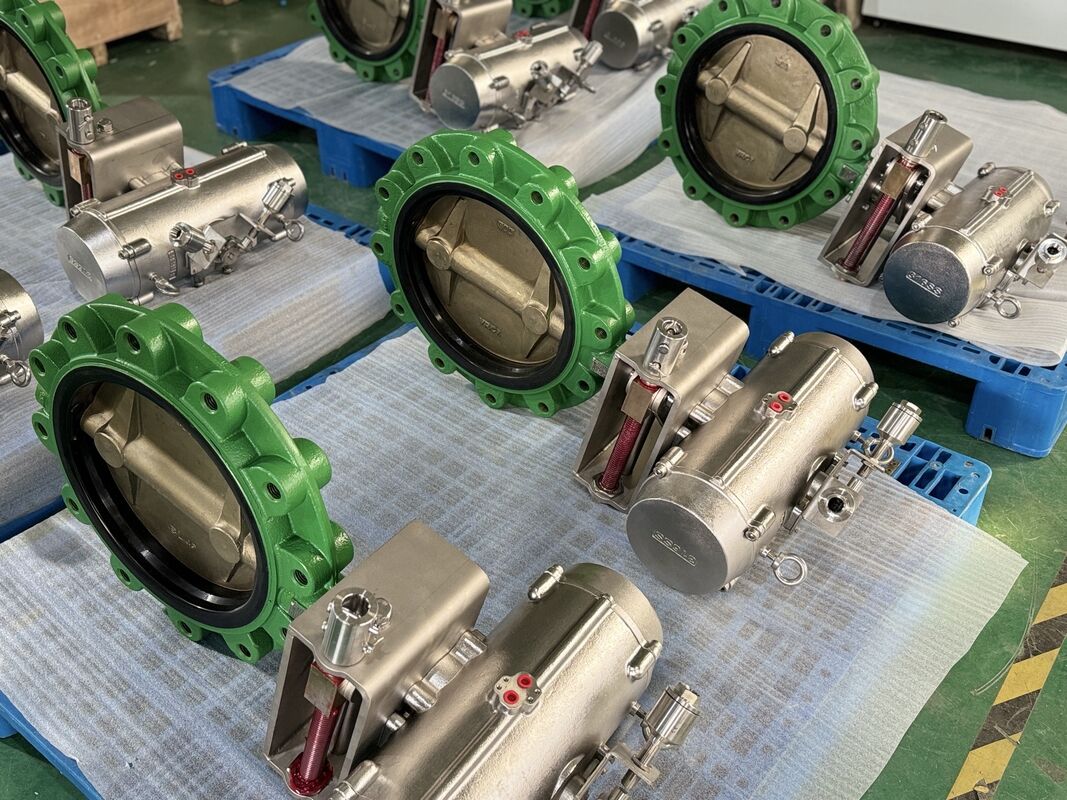

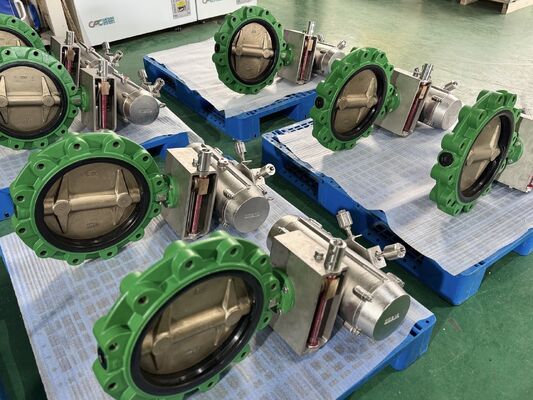

حزمة صمام فراشة مشغل هوائي بدرجة بحرية معتمدة بشهادة ABS وطلاء مقاوم للتآكل

وصف المنتج
صمام فراشة بنمط عروة مقاس 12 بوصة (DN300، ANSI Class 150) هو حل صناعي للتحكم في التدفق مصمم خصيصًا للبيئات البحرية القاسية، والبيئات البحرية، وبيئات مياه البحر. تم تصنيعه بجسم من الحديد المطاوع JS1030، وقرص من البرونز النيكل والألمنيوم (AB2)، ومقعد NBR متين، يوفر هذا الصمام مقاومة استثنائية للتآكل الناتج عن مياه البحر، والتكهف، والتآكل الميكانيكي.
مزود بآلية تشغيل علوية متوافقة مع ISO 5211، وآلية تشغيل بعجلة يدوية وسيطة، وجهاز نقل عن بعد للصمام VSM، وقوس من الفولاذ المقاوم للصدأ 316SS لمفاتيح القرب الخطية الدورانية، فإنه يوفر تبديلًا سلسًا بين التشغيل اليدوي المحلي والتحكم عن بعد في المناطق التي يتعذر الوصول إليها. تم اختباره بالكامل ومعتمد من ABS (مكتب الشحن الأمريكي) مع موافقة النوع.
المواصفات الفنية
الميزة / المعلمة
التفاصيل / معيار المواد
القطر الاسمي
12 بوصة / DN300
نمط الجسم
نوع العروة (جذع عاري مع تركيب ISO 5211)
تصنيف الضغط
ANSI Class 150 / 150LB (ما يعادل PN16/PN20)
مادة الجسم
حديد مطاوع JS1030 (EN-GJS-400-15 / GGG40)
مادة القرص
برونز الألمنيوم AB2 (درجة بحرية CuAl10Fe5Ni5)
المقعد / البطانة
NBR (مطاط النتريل - إغلاق محكم الفقاعات)
النقل عن بعد
نظام التحكم عن بعد للصمام VSM / جهاز عمود مرن
التجاوز اليدوي
آلية عجلة يدوية بالترس (بين المشغل والصمام)
ملحقات المفتاح
قوس من الفولاذ المقاوم للصدأ 316 (تحويل خطي إلى دوراني)
إشارة التغذية الراجعة
مفتاح قرب سلبي بتلامس جاف
شهادة بحرية
فحص ABS واختبار قبول المصنع (FAT)
لماذا تختار مجموعة صمام الفراشة البحري هذا؟
1. مقاومة فائقة للتآكل الناتج عن مياه البحر
إن الجمع بين غلاف حديد مطاوع JS1030 وقرص برونز النيكل والألمنيوم AB2 يجعل صمام الفراشة هذا مقاس 12 بوصة مثاليًا لخطوط سحب مياه البحر، وأنظمة الصابورة، وخطوط تبريد السفن. يوفر المقعد المرن NBR إغلاقًا ثنائي الاتجاه بدون تسرب.
2. تشغيل عن بعد VSM للمناطق التي يتعذر الوصول إليها
عند تركيبه في حجرات الهيكل العميق، أو خنادق الأنابيب الضيقة، أو المناطق الخطرة، يسمح جهاز النقل عن بعد VSM المدمج للمشغلين بالتحكم في الصمام بأمان من مسافة بعيدة عبر نظام قضيب/كابل وصول مرن.
3. تجاوز يدوي مدمج بعجلة يدوية
بفضل آلية التشغيل العلوية القياسية ISO 5211، تضمن آلية التشغيل بعجلة يدوية وسيطة قدرات تجاوز يدوية سلسة أثناء انقطاع التيار الكهربائي أو الصيانة الروتينية دون فصل المشغل الأساسي.
4. نظام تغذية راجعة دقيق للإشارة
مزود بقوس محول سفر مخصص من الفولاذ المقاوم للصدأ 316، يترجم الصمام بدقة إشارات السفر الخطية إلى تنشيط مفتاح دوراني، ويرسل تغذية راجعة لحالة التلامس الجاف السلبي مباشرة إلى نظام PLC أو SCADA الخاص بسفينتك.
5. ضمان جودة معتمد من ABS
تخضع كل وحدة لاختبارات صارمة للضغط الهيدروستاتيكي، وتسرب المقعد، والوظائف، ويتم الإشراف عليها واعتمادها بموجب معايير ABS (مكتب الشحن الأمريكي).
التطبيقات الصناعية
بناء السفن والهندسة البحرية: أنظمة معالجة مياه الصابورة (BWTS)، تفريغ قاع السفينة، دوران مياه البحر، خطوط إطفاء الحرائق.
المنصات البحرية ومنصات الإنتاج والتخزين والإفراغ العائمة (FPSO): التحكم في السوائل في المناطق الخطرة، التشغيل عن بعد للصمامات في الحجرات العميقة.
تحلية المياه والبنية التحتية للمياه: محطات ضخ المياه الخام عالية الملوحة ومعالجة مياه الصرف الصناعي.

المواصفات الفنية لصمام الفراشة بنمط عروة مقاس 12 بوصة
 فئة المواصفات
المعلمة
المعيار / المادة / الوصف
معلومات أساسية
نوع الصمام
صمام فراشة بنمط عروة بجذع عاري
الحجم الاسمي
12 بوصة / DN300
تصنيف الضغط
ANSI Class 150 / 150LB
تركيب الشفة العلوية
آلية تشغيل علوية متوافقة مع ISO 5211
الموافقة البحرية
معتمد من ABS (مكتب الشحن الأمريكي)
مواصفات المواد
مادة الجسم
حديد مطاوع JS1030 (EN-GJS-400-15 / GGG40)
مادة القرص
برونز النيكل والألمنيوم AB2 (CuAl10Fe5Ni5)
المقعد / البطانة
NBR (مطاط النتريل - إغلاق بدون تسرب ثنائي الاتجاه)
مادة القوس
فولاذ مقاوم للصدأ 316 (316SS)
أنظمة التشغيل والتحكم
التجاوز اليدوي
آلية تشغيل بعجلة يدوية (مركبة بين المشغل والصمام)
التشغيل عن بعد
جهاز نقل عن بعد للصمام VSM (نظام قيادة مرن)
تغذية الموضع
مفتاح قرب سلبي بتلامس جاف
محول المفتاح
قوس متين من الفولاذ المقاوم للصدأ 316 لتحويل السفر الخطي إلى دوراني
التطبيق والأداء
الوسائط المطبقة
مياه البحر، مياه الصابورة، المياه العذبة، مواد كيميائية خفيفة
ظروف التشغيل
التشغيل عن بعد في المساحات البحرية الضيقة، التي يتعذر الوصول إليها، أو الخطرة
