معلومات تفصيلية |
|||
| نموذج الاتصال: | لحام | وضع القيادة: | هوائي |
|---|---|---|---|
| الضغط الاسمي: | أنسي كلاس 150-900 | القناة: | مباشرة من خلال النوع |
| بناء: | صمام كروي ثابت | يكتب: | صمام كروي ثابت |
| وظيفة: | بالُوعَة | درجة حرارة: | ارتفاع درجة الحرارة |
| معيار: | 12 شهرًا في الضمان | التطبيق: | الاستخدام الصناعي |
| رمز النظام المنسق: | 84123900 | ||
| إبراز: | صمام كروي هوائي قياسي ISO5211,صمام كروي ثلاثي الاتجاه للتركيب المباشر,ارتفاع درجة الحرارة صمام الكرة البلاستيكية,Direct Mount Profile 3-Way Ball Valve,High Temperature PVC Ball Valve |
||
منتوج وصف

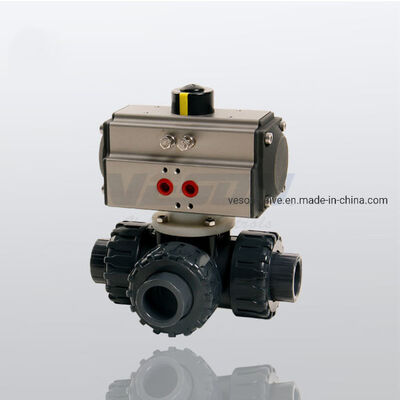

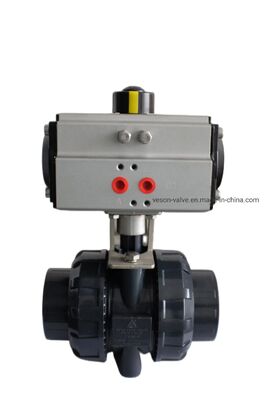

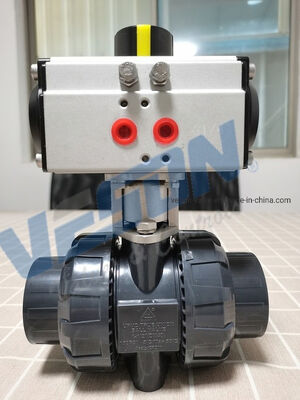

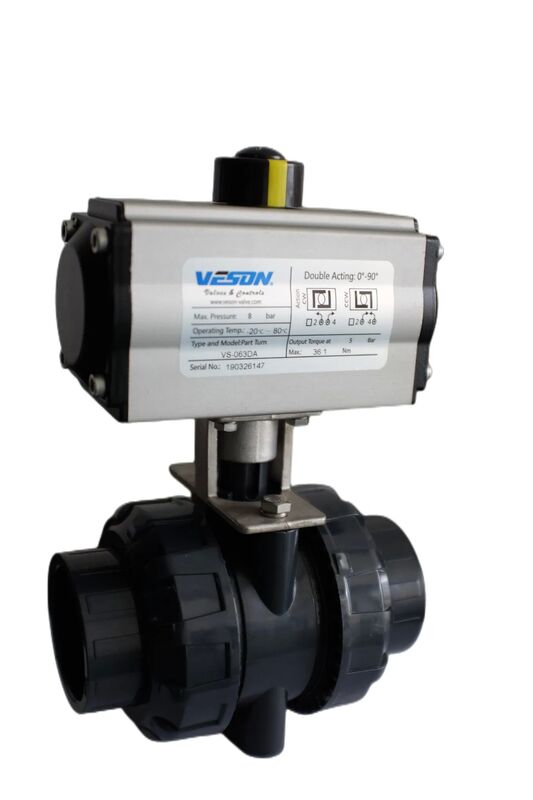

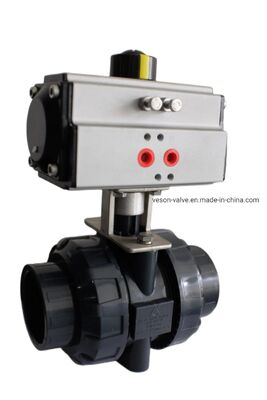

صمام كرة هوائي PVC ثلاثي الاتجاهات صمام كرة ثلاثي الاتجاهات هوائيًا من مادة PVC
مواصفات المشغل الهوائي
1. نوع التشغيل: مزدوج
2. الوسط: هواء مضغوط نظيف وجاف وبدون تآكل
3. ضغط إمداد الهواء: 0.25 -0.8 ميجا باسكال
4. درجة حرارة التشغيل: النوع القياسي: -20 درجة مئوية ~ +80 درجة مئوية
النوع منخفض الحرارة: -40 درجة مئوية ~ +80 درجة مئوية
| صمام الكرة ثلاثي الاتجاهات | ||||||
| اختيار المشغل الهوائي: حجم مطابق كمرجع فقط، عزم دوران الصمام بالإضافة إلى عامل أمان 25% | ||||||
| الحجم | عزم دوران الصمام بالبوصة | عزم دوران الصمام * 1.25 | مشغل مزدوج المفعول | عزم دوران المشغل (بالبوصة) 5 بار | مشغل إرجاع زنبركي | عزم دوران المشغل (بالبوصة) 5 بار FC |
| 1/2" | 79 | 98.75 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 3/4" | 85 | 106.25 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 1" | 110 | 137.5 | VS-052DA | 177 | VS-075SR10 | 190-318 |
| 1-1/2" | 290 | 362.5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
| 2" | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018-1497 |
| 2-1/2" | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538-2247 |
| 3" | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| 4" | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| صمام الكرة ثنائي الاتجاهات | ||||||
| الحجم | عزم دوران الصمام * 1.25 | وصلة الجزء العلوي من الصمام (مم) | مشغل مزدوج المفعول | عزم دوران المشغل (بالبوصة) 5 بار | مشغل إرجاع زنبركي | عزم دوران المشغل (بالبوصة) 5 بار FC |
| 1/2" | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 3/4" | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 1" | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190-318 |
| 1-1/2" | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
| 2" | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
| 2-1/2" | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018-1497 |
| 3" | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
| 4" | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
النوع عالي الحرارة: -20 درجة مئوية ~ +180 درجة مئوية
5. زاوية الدوران: 90 درجة ± 5 درجات
6. جهد صمام الملف اللولبي: AC220V أو DC24V، أو حسب طلب العميل.
تصميم وبناء المشغل الهوائي مزدوج المفعول من سلسلة AT
1. الامتثال الكامل لأحدث المواصفات: ISO5211DIN3337VD / VDE3845 و NAMUR.
2. يتمتع هيكل الألومنيوم عالي الكثافة المبثوق بسطح داخلي مصقول مطلي بأكسدة الأنود للعسل من أجل عمر طويل ومعامل احتكاك منخفض وأداء سريع.
3. البناء الممتاز والمدمج والعصري جنبًا إلى جنب مع المواصفات المتعددة يجعل الاختيار اقتصاديًا ومفيدًا.
4. تعتمد جميع أسطح التشغيل محامل عالية الجودة، مما يؤدي إلى احتكاك منخفض وعمر دورة مرتفع ولا ضوضاء. يمكن لمسامير ضبط توقف السفر الخارجية المستقلة بسهولة ودقة ضبط ± 5 درجات في كلا الاتجاهين المفتوح والمغلق.
5. يحتوي المشغل ذو المخطط التفصيلي نفسه على أوضاع وظيفية مزدوجة المفعول وإرجاع زنبركي، وللإرجاع الزنبركي أنماط عادية مفتوحة وعادية مغلقة.
6. مؤشر موضع متعدد الوظائف مع NUMER مناسب لتركيب الملحقات.
7. الزنبرك المحمل مسبقًا مناسب لعمليات التركيب والإزالة الآمنة.
8. مكابس وأغطية نهاية من الألومنيوم المصبوب لها كثافة عالية وخفيفة الوزن.
9. تتوفر مواد حلقات O مختلفة لدرجات الحرارة المرتفعة والمنخفضة.
10. وفقًا للمطالب المختلفة، يمكننا تقديم دورات سفر متعددة (مثل 120 درجة 135 درجة 180 درجة) ومشغلات ثلاثية المواضع.
11. يتم تركيب الصمامات اللولبية بسهولة دون أي لوح توصيل.
