معلومات تفصيلية |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) |
| Working Temperature: | Normal Temperature (-40°C| Seal Surface Material: |
Soft Sealed |
|
| Valve Body: | Casting | Valve Size: | 2 inch-24 inch |
| Pressure Range: | ANSI Class 125~150(PN10-PN16) | Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC |
| Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel | Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze |
| Seat Materials: | EPDM, NBR, VITON | End Connection: | Wafer, Lug, Double Flange |
| Design Standard: | API 609, BS 5155, EN593, DIN 3354 | ||
| إبراز: | صمام فراشة صناعي مع مشغل,صمام فراشة هوائي مزدوج الفعل,صمام فراشة Lug للاستخدام الصناعي,pneumatic butterfly valve double acting,lug butterfly valve industrial use |
||
منتوج وصف

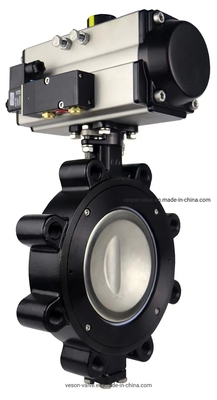

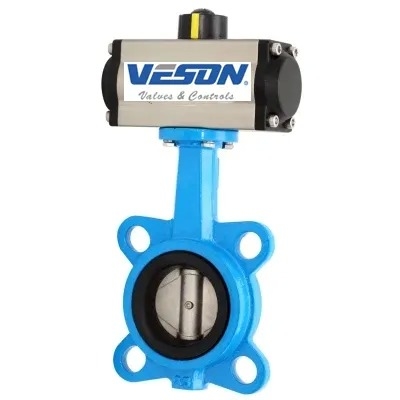

صمام فراشة عالي الأداء مع مشغل مزدوج المفعول VS-125DA
مواصفات المنتج
| السمة | القيمة |
|---|---|
| شكل التوصيل | دعم العروة |
| البنية | الإغلاق المركزي |
| شكل الختم | EPDM |
| ساق الصمام | عادي |
| ضغط العمل | الضغط المتوسط (2.5 ميجا باسكال< Pn < 6.4 ميجا باسكال) |
| درجة حرارة التشغيل | درجة الحرارة العادية (-40 درجة مئوية< T < 120 درجة مئوية) |
| مادة سطح الختم | مختوم ناعم |
| جسم الصمام | صب |
| التطبيق | الاستخدام الصناعي، الاستخدام الصناعي للمياه |
| حزمة النقل | علبة خشب رقائقي |
| المواصفات | 2 بوصة - 24 بوصة |
| العلامة التجارية | VESON أو العميل |
| الأصل | الصين |
| رمز النظام المنسق | 84123900 |
| القدرة الإنتاجية | 50000 قطعة / سنة |
وصف المنتج
صمام فراشة عالي الأداء يعمل بالهواء المضغوطتم تصميمها للتطبيقات الحرجة في الصناعات الكيميائية ومعالجة الهيدروكربونات ولب الورق والورق والمياه / مياه الصرف الصحي والتدفئة والتهوية وتكييف الهواء. إنها توفر عمر خدمة طويل وخالٍ من المتاعب بشكل استثنائي، مما يقلل التكلفة الإجمالية للملكية.
تم اختبار هذه الصمامات بدقة لتلبية متطلبات أداء الصناعة الصعبة. تم تصميم صمامات الفراشة عالية الأداء للإغلاق والتحكم في خنق السوائل والغاز. يوفر مقعد PTFE الديناميكي إغلاقًا محكمًا للفقاعات في كلا الاتجاهين. يوفر تصميم القرص الفردي المعوض عزم دوران أقل وعمر دورة أطول. يتوفر تقليم NACE.
مجموعة المنتجات
- حجم الصمام: 2" ~ 60" (DN50-DN1500)
- الضغط: ANSI Class 125~150(PN10-PN16)
- درجة الحرارة: 320 درجة فهرنهايت إلى 1000 درجة فهرنهايت / -196 درجة مئوية ~ 540 درجة مئوية
- مواد الجسم: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الفولاذ، الفولاذ المزدوج
- مواد القرص: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الفولاذ، الفولاذ المزدوج، البرونز
- المقعد: EPDM، NBR، VITON
- اتصال النهاية: رقاقة، عروة، شفة مزدوجة
المواصفات الفنية
- التصميم: API 609، BS 5155، EN593، DIN 3354
- وجه لوجه: ASME B16.34
- نهاية الشفة: ASME B16.5
- نهاية BW: ASME B16.25
- نهاية ملولبة: ASME B1.20.1
- الاختبار: ASME B16.34، API 598، DIN 3230
- التعليم: MSS SP25
- خاص: NACE MR-01-75
ميزات التصميم
- نهاية العروة أو الرقاقة أو الشفة
- تصميم متحد المركز
- خدمة ثنائية الاتجاه
- عدم وجود تسرب
- عزم دوران منخفض
- التنظيف الذاتي
- جذع مقاوم للانفجار
- ISO 5211 شفة علوية
- تصميم جذع ممتد اختياري
