معلومات تفصيلية |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Valve Stem: | Normal |
| Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) | Working Temperature: | Normal Temperature (-40°C |
| Seal Surface Material: | Soft Sealed | Valve Body: | Casting |
| Valve Size: | 2 inch-24 inch | Pressure Rating: | ANSI Class 125~150(PN10-PN16) |
| Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC | Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel |
| Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze | Seat Materials: | EPDM, NBR, VITON |
| End Connection: | Wafer, Lug, Double Flange | ||
| إبراز: | صمام الفراشة الرئوي EPDM الختم,صمام الفراشة 2-24 بوصة,صمام التأرجح الهوائي مع الضمان,Lug butterfly valve 2-24 inch,Pneumatic lug valve with warranty |
||
منتوج وصف

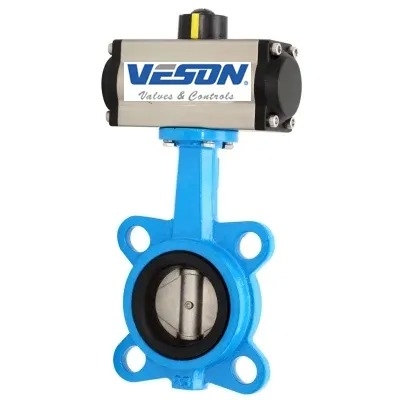

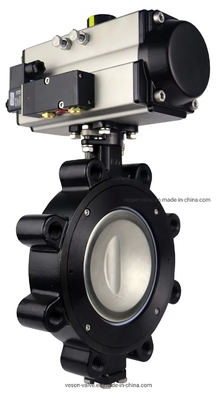

صمامات الفراشة عالية الأداء تعمل بالهواء
مواصفات المنتج
| الصفة | القيمة |
|---|---|
| نموذج الاتصال | دعم الحمولة |
| الهيكل | الختم المركزي |
| نموذج الختم | EPDM |
| سيقان الصمام | عادي |
| ضغط العمل | الضغط المتوسط (2.5mpa< Pn < 6.4mpa) |
| درجة حرارة العمل | درجة الحرارة الطبيعية (-40 درجة مئوية) |
| مادة سطح الختم | مغلقة برفق |
| جسم الصمام | التمثيل |
| التطبيق | الاستخدام الصناعي، الاستخدام الصناعي للمياه |
| حزمة النقل | غلاف من الخشب المقارن |
| المواصفات | 2 بوصة - 24 بوصة |
| العلامة التجارية | VESON أو العميل |
| الأصل | الصين |
| الرمز السريع | 84123900 |
| قدرة الإنتاج | 50000PC / Y |
وصف المنتج
صمامات الفراشة عالية الأداءمصممة للتطبيقات الحرجة في الصناعات الكيميائية ومعالجة الهيدروكربونات والسل والورق والمياه / مياه الصرف الصحي و HVAC. أنها توفر حياة خدمة طويلة بشكل استثنائي وخالية من المشاكل ،خفض إجمالي تكلفة الملكية.صمامات AEA BHPيتم اختبارها بدقة لتلبية متطلبات أداء الصناعة المتطلبة.
صمامات الفراشة عالية الأداء مصممة لضبط إغلاق وتخدير السوائل والغازات. يقدم مقعد PTFE الديناميكي إغلاقًا محكمًا بالفقاعات في كلا الاتجاهين.تصميم القرص المنسحب الواحد يوفر عزم دوران أقل وعمر دورة أطول. تطبيق الـ NACE متاح
مجموعة المنتجات
- حجم الصمام:"2" ~ 24" (DN50-DN1500)
- الضغط:فئة ANSI 125 ~ 150 ((PN10-PN16)
- الحرارة:320 درجة فهرنهايت إلى 1000 درجة فهرنهايت / -196 درجة مئوية ~ 540 درجة مئوية
- مواد الجسم:فولاذ الكربون، الفولاذ المقاوم للصدأ، الفولاذ المسبوب، الفولاذ المزدوج
- مواد القرص:فولاذ الكربون، الفولاذ المقاوم للصدأ، الفولاذ المسبوب، الفولاذ المزدوج، البرونز
- مقعد:EPDM، NBR، VITON
- وصلة نهاية:وافير، لوغ، شاشة مزدوجة
المواصفات التقنية
- التصميم:إيه بي آي 609، بي إس 5155، EN593، دين 3354
- وجهاً لوجهالـ ASME B16.34
- الجهاز:الـ ASME B16.5
- نهاية BW:الـ ASME B16.25
- نهاية مشوشة:الـ ASME B120.1
- الاختبار:الـ ASME B16.34، API 598 ، DIN 3230
- العلامة:MSS SP25
- خاصة:NACE MR-01-75
خصائص التصميم
- نهاية الحافظة أو الوجبة أو الشريط
- التصميم المركزي
- خدمة في الاتجاهين
- تسرب صفر
- عزم دوران منخفض
- التنظيف الذاتي
- الجذع المقاوم للانفجار
- الصفحة العلوية ISO 5211
- التصميم الاختياري للجذع الممتد
