معلومات تفصيلية |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) |
| Working Temperature: | Normal Temperature (-40°C| Seal Surface Material: |
Soft Sealed |
|
| Valve Body: | Casting | Valve Size: | 2 inch-24 inch |
| Pressure Range: | ANSI Class 125~150(PN10-PN16) | Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC |
| Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel | Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze |
| Seat Materials: | EPDM, NBR, VITON | End Connection: | Wafer, Lug, Double Flange |
| Design Standards: | API 609, BS 5155, EN593, DIN 3354 | ||
| إبراز: | صمام فراشة هوائي مع ختم EPDM,صمام فراشة هوائي ذو عروة مقاس 2-24 بوصة,صمام فراشة هوائي مع ختم EPDM,2-24 inch pneumatic lug butterfly valve,EPDM seal pneumatic butterfly valve |
||
منتوج وصف

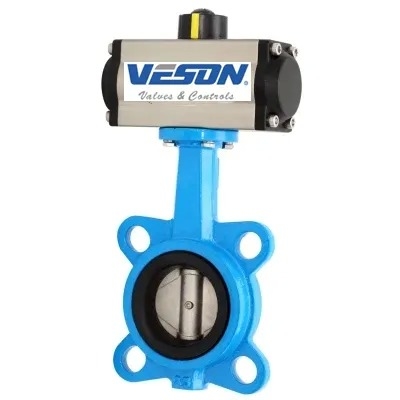

HP Butterfly Valve مع المحرك الهوائي
مواصفات المنتج
| يصف | قيمة |
|---|---|
| نموذج الاتصال | دعم العروة |
| بناء | ختم المركز |
| شكل ختم | EPDM |
| صمام الجذعية | طبيعي |
| ضغط العمل | منتصف الضغط (2.5MPa<pn<6.4mpa) |
| درجة حرارة العمل | درجة الحرارة الطبيعية (-40 درجة مئوية |
| مادة سطح الختم | ناعم مختومة |
| الجسم صمام | صب |
| طلب | الاستخدام الصناعي ، والاستخدام الصناعي المائي |
| حزمة النقل | قضية الخشب الرقائقي |
| مواصفة | 2 بوصة 24 بوصة |
| علامة تجارية | فيسون أو عميل |
| أصل | الصين |
| رمز HS | 84123900 |
| القدرة الإنتاجية | 50000pc / y |
وصف المنتج
PNEUMATICATION WEAFR LUG VALVE BUTTERFLY VALVEتم تصميمها للتطبيقات الهامة في معالجة الهيدروكربون ، اللب والورق ، صناعات المياه/مياه الصرف الصحي وتكييف الهواء. أنها توفر عمر خدمة طويلة وخالية من المتاعب بشكل استثنائي ، مما يقلل من التكلفة الإجمالية للملكية.
AEA BHP الصماماتيتم اختبارها بدقة لتلبية متطلبات أداء الصناعة الصعبة. تم تصميم صمامات الفراشة عالية الأداء لإغلاقها والتحكم في السوائل والغاز. يوفر مقعد PTFE الديناميكي إغلاقًا خفيفًا في كلا الاتجاهين. يوفر تصميم قرص الإزاحة المفردة عزم دوران أقل وحياة أطول. Nace Trim متاح.
نطاق المنتج
- حجم الصمام:2 "~ 60" (DN50-DN1500)
- ضغط:ANSI Class 125 ~ 150 (PN10-PN16)
- درجة حرارة:320 درجة فهرنهايت إلى 1000 درجة فهرنهايت / -196 درجة مئوية ~ 540 درجة مئوية
- مواد الجسم:الصلب الكربوني ، الفولاذ المقاوم للصدأ ، سبيكة الصلب ، فولاذ مزدوج
- مواد القرص:الصلب الكربوني ، الفولاذ المقاوم للصدأ ، سبيكة من الصلب ، فولاذ مزدوج ، البرونز
- مقعد:EPDM ، NBR ، Viton
- اتصال النهاية:رقاقة ، العروة ، شفة مزدوجة
المواصفات الفنية
- تصميم:API 609 ، BS 5155 ، EN593 ، DIN 3354
- وجها لوجه:ASME B16.34
- شفة نهاية:ASME B16.5
- BW End:ASME B16.25
- نهاية مشدودة:ASME B1.20.1
- امتحان:ASME B16.34 ، API 598 ، DIN 3230
- وضع العلامات:MSS SP25
- خاص:Nace MR-01-75
ميزات التصميم
- العروة أو الويفر أو نهاية الحافة
- تصميم متحدة المركز
- خدمة ثنائية الاتجاه
- تسرب الصفر
- عزم الدوران المنخفض
- التنظيف الذاتي
- جذع مقاوم للانفجار
- ISO 5211 TOP LIFT
- تصميم STEM اختياري اختياري
