معلومات تفصيلية |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Valve Stem: | Normal |
| Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) | Working Temperature: | Normal Temperature (-40°C |
| Seal Surface Material: | Soft Sealed | Valve Body: | Casting |
| Valve Size: | 2 inch-24 inch | Pressure Range: | ANSI Class 125~150(PN10-PN16) |
| Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC | Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel |
| Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze | Seat Materials: | EPDM, NBR, VITON |
| End Connection: | Wafer, Lug, Double Flange | ||
| إبراز: | صمام الفراشة المزخرف,صمام فراشة منخفض الضغط المتوسط,صمام الفراشة مع ختم EPDM,Mid-pressure pneumatic butterfly valve,Lug butterfly valve with EPDM seal |
||
منتوج وصف

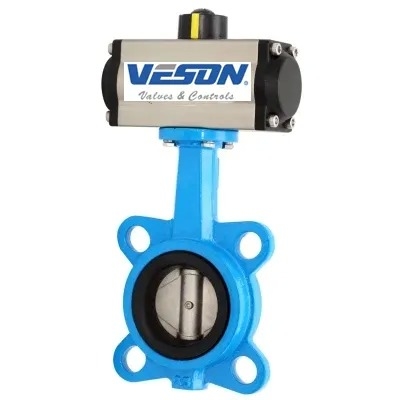

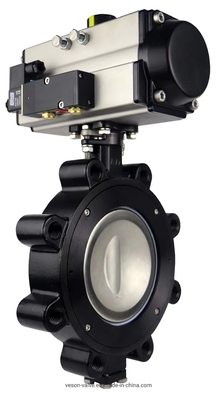

صمام فراشة عالي الأداء يعمل بالهواء المضغوط من نوع رقاقة
سمات المنتج
| السمة | القيمة |
|---|---|
| شكل التوصيل | دعم العروة |
| البنية | الإحكام المركزي |
| شكل الختم | EPDM |
| جذع الصمام | عادي |
| ضغط العمل | الضغط المتوسط (2.5 ميجا باسكال< Pn <6.4 ميجا باسكال) |
| درجة حرارة التشغيل | درجة الحرارة العادية (-40 درجة مئوية |
| مادة سطح الختم | مختوم ناعم |
| جسم الصمام | صب |
| التطبيق | الاستخدام الصناعي، الاستخدام الصناعي للمياه |
| حزمة النقل | علبة خشب رقائقي |
| تخصيص | 2 بوصة - 24 بوصة |
| العلامة التجارية | VESON أو العميل |
| الأصل | الصين |
| رمز النظام المنسق | 84123900 |
| القدرة الإنتاجية | 50000 قطعة / سنة |
وصف المنتج
صمامات فراشة عالية الأداء تعمل بالهواء المضغوط من نوع رقاقةمصممة للتطبيقات الحرجة في الصناعات الكيميائية ومعالجة الهيدروكربونات ولب الورق والورق والمياه / مياه الصرف الصحي والتدفئة والتهوية وتكييف الهواء. توفر عمر خدمة طويل وخالٍ من المتاعب بشكل استثنائي، مما يقلل التكلفة الإجمالية للملكية.
تم اختبار هذه الصمامات بدقة لتلبية متطلبات أداء الصناعة الصارمة. تم تصميم صمامات الفراشة عالية الأداء للإغلاق والتحكم في الاختناق للسوائل والغاز. يوفر مقعد PTFE الديناميكي إغلاقًا محكمًا للفقاعات في كلا الاتجاهين. يوفر تصميم القرص الفردي المعوض عزمًا أقل وعمر دورة أطول. يتوفر تقليم NACE.
مجموعة المنتجات
- حجم الصمام: 2" ~ 60" (DN50-DN1500)
- الضغط: ANSI Class 125~150(PN10-PN16)
- درجة الحرارة: 320 درجة فهرنهايت إلى 1000 درجة فهرنهايت / -196 درجة مئوية ~ 540 درجة مئوية
- مواد الجسم: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الفولاذ السبائكي، الفولاذ المزدوج
- مواد القرص: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الفولاذ السبائكي، الفولاذ المزدوج، البرونز الألومنيوم
- المقعد: EPDM، NBR، VITON
- توصيل النهاية: رقاقة، عروة، شفة مزدوجة
المواصفات الفنية
- التصميم: API 609، BS 5155، EN593، DIN 3354
- وجه لوجه: ASME B16.34
- شفة النهاية: ASME B16.5
- نهاية BW: ASME B16.25
- نهاية ملولبة: ASME B1.20.1
- الاختبار: ASME B16.34، API 598، DIN 3230
- التعليم: MSS SP25
- خاص: NACE MR-01-75
ميزات التصميم
- نهاية العروة أو الرقاقة أو الشفة
- تصميم متحد المركز
- خدمة ثنائية الاتجاه
- عدم التسرب
- عزم دوران منخفض
- التنظيف الذاتي
- جذع مقاوم للانفجار
- ISO 5211 شفة علوية
- تصميم جذع ممتد اختياري
