معلومات تفصيلية |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Valve Stem: | Normal |
| Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) | Working Temperature: | Normal Temperature (-40°C |
| Seal Surface Material: | Soft Sealed | Valve Body: | Casting |
| Valve Size: | 2 inch-24 inch | Pressure Range: | ANSI Class 125~150(PN10-PN16) |
| Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC | Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel |
| Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze | Seat Materials: | EPDM, NBR, VITON |
| End Connection: | Wafer, Lug, Double Flange | ||
| إبراز: | صمام الفراشة الرئوي EPDM الختم,صمام الفراشة ذو الضغط المتوسط,صمام الفراشة مع الضمان,Mid-pressure butterfly valve pneumatic,Lug butterfly valve with warranty |
||
منتوج وصف

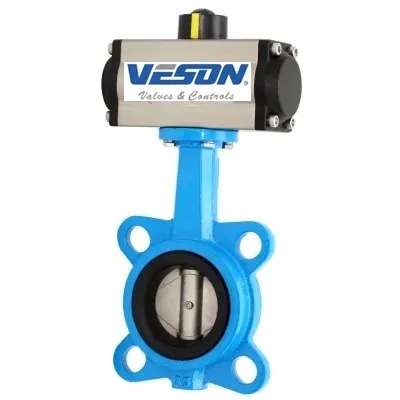

صمام فراشة عالي الأداء يعمل بالهواء المضغوط
مواصفات المنتج
| السمة | القيمة |
|---|---|
| شكل التوصيل | دعم العروة |
| البنية | الإغلاق المركزي |
| شكل الختم | EPDM |
| ساق الصمام | عادي |
| ضغط العمل | الضغط المتوسط (2.5 ميجا باسكال< Pn <6.4 ميجا باسكال) |
| درجة حرارة التشغيل | درجة الحرارة العادية (-40 درجة مئوية |
| مادة سطح الختم | مختوم ناعم |
| جسم الصمام | صب |
| التطبيق | الاستخدام الصناعي، الاستخدام الصناعي للمياه |
| حزمة النقل | علبة خشب رقائقي |
| المواصفات | 2 بوصة - 24 بوصة |
| العلامة التجارية | VESON أو العميل |
| الأصل | الصين |
| رمز النظام المنسق | 84123900 |
| القدرة الإنتاجية | 50000 قطعة / سنة |
وصف المنتج
تم تصميم صمامات الفراشة عالية الأداء ذات العروات التي تعمل بالهواء المضغوطللتطبيقات الهامة في المعالجة الكيميائية وصناعات الهيدروكربونات وإنتاج اللب والورق ومعالجة المياه / مياه الصرف الصحي وأنظمة التدفئة والتهوية وتكييف الهواء. توفر هذه الصمامات عمرًا استثنائيًا وأداءً موثوقًا به، مما يقلل بشكل كبير من إجمالي تكلفة الملكية.
الميزات الرئيسية
- تم اختباره بدقة لتلبية متطلبات أداء الصناعة الصعبة
- مصمم لكل من إيقاف وتشغيل السوائل والغازات
- يوفر مقعد PTFE الديناميكي إيقافًا محكمًا في كلا الاتجاهين
- يضمن تصميم القرص الفردي المنزاح عزم دوران أقل وعمر دورة أطول
- يتوفر تقليم NACE للتطبيقات المتخصصة
نطاق المنتج
- حجم الصمام: 2" ~ 60" (DN50-DN1500)
- الضغط: ANSI Class 125~150 (PN10-PN16)
- نطاق درجة الحرارة: -196 درجة مئوية إلى 540 درجة مئوية (-320 درجة فهرنهايت إلى 1000 درجة فهرنهايت)
- مواد الجسم: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الفولاذ، الفولاذ المزدوج
- مواد القرص: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الفولاذ، الفولاذ المزدوج، البرونز
- خيارات المقعد: EPDM، NBR، VITON
- أنواع توصيلات النهاية: رقاقة، عروة، شفة مزدوجة
المواصفات الفنية
- معايير التصميم: API 609، BS 5155، EN593، DIN 3354
- وجه لوجه: ASME B16.34
- نهاية الشفة: ASME B16.5
- نهاية BW: ASME B16.25
- نهاية ملولبة: ASME B1.20.1
- معايير الاختبار: ASME B16.34، API 598، DIN 3230
- التعليم: MSS SP25
- خاص: NACE MR-01-75
ميزات التصميم
- متوفر في تكوينات نهاية العروة أو الرقاقة أو الشفة
- تصميم متحد المركز لتحقيق الأداء الأمثل
- القدرة على الخدمة ثنائية الاتجاه
- تشغيل بدون تسرب
- متطلبات عزم الدوران المنخفض
- آلية التنظيف الذاتي
- تصميم ساق مقاوم للانفجار
- ISO 5211 شفة علوية
- تصميم ساق ممتد اختياري متاح
