معلومات تفصيلية |
|||
| معيار التسرب: | ANSI / FC ، IEC60534-4 | يا الخواتم: | فيتون |
|---|---|---|---|
| عزم الدوران: | 162.9 نيوتن متر عند 5 بار | ختم: | المطاط أو المطاط السيليكوني |
| أقصى ضغط عمل: | 10بار | نوع التمثيل: | مزدوج |
| نوع التثبيت: | نامور | وسائط: | هواء، |
| استدارة الزاوية: | 90 درجة مئوية +- 5% | اتصال ملحق: | ISO5211 و DIN3337 |
| المكابس: | رف مكبس مزدوج | ||
| إبراز: | سدادات الفراشات ذات درجة حرارة عالية,المكابح الصناعية للطائرات,المكابح الدوارة للطائرات المضغوطة,Industrial Pneumatic Butterfly dampers,Round Pneumatic Butterfly dampers |
||
منتوج وصف
فيسون تقدم أفضل نوعية من المكابح المضغوطة بالجهاز الهوائي التي هي مفيدة في التحكم في تدفق الهواء في مختلف الصناعات والأماكن التجارية.يمكن استخدام المكبت في تطبيقات التبريد والتدفئة المختلفةيمكن استخدام المكبت في أماكن مختلفة مثل المكاتب والمستشفيات والمباني الكبيرة الأخرى لأنها تساعد في التحكم الفعال.الجهاز المضاد للطاقة الهوائية تعمل من السهل التحكم ويمكن استخدامه في مختلف العناصر مثل مكيفات الهواء، أنظمة التدفئة، معالجات الهواء الخ لجعل التبريد والتدفئة على حد سواء وفقا للاحتياجات.

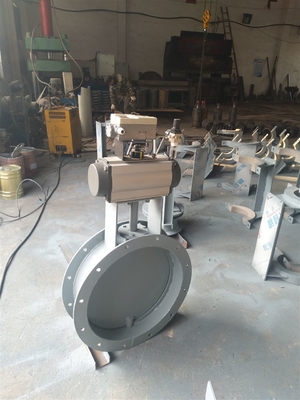

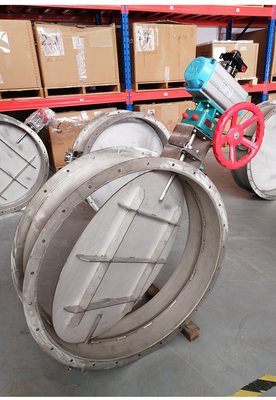

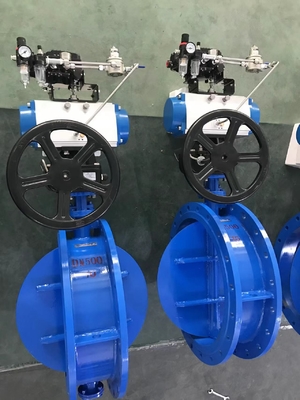

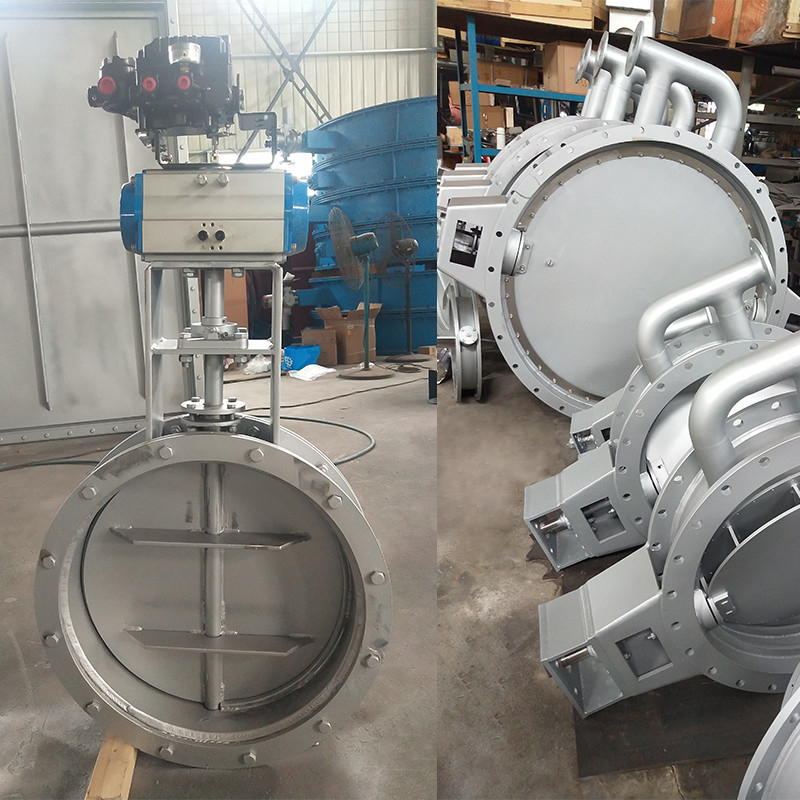

صمام الفراشة التهوية الهوائية لمحة عامة عن المنتج صمام الفراشة التهوية الهوائية هو صمام عالية الأداء مصممة للصناعات والمعادنوتطبيقات حماية البيئةيستخدم هذا الصمام نفس المادة مثل جسم الصمام لإنشاء خاتم ختم دائم ويستخدم آليات نقل كهربائية أو هوائية.نطاق درجة حرارة العمل من الصمام يعتمد على مادة جسم الصمام، مع ضغط اسمي ≤0.6MPa. وهو مناسب بشكل مثالي للتهوية وتعديل تدفق متوسط في أنظمة أنابيب مختلفة.
الخصائص الرئيسية لفولف الفراشة التهوية الروحية:
- تصميم مبتكر وعقلاني، يحتوي على هيكل فريد، وبناء خفيف الوزن، وقدرات فتح وإغلاق سريعة.
- عزم تشغيل منخفض، مما يضمن سهولة التشغيل، وتوفير العمل، والمرونة.
- يستخدم مواد مناسبة لاستيعاب درجات الحرارة المنخفضة والمتوسطة والمتوسطة العالية ، وكذلك الوسائط المعطرة.
محرك صمام الفراشة التهوية الهوائية: يتم تجهيز الصمام بمحرك هوائي من طراز AT من السلسلة الجديدة ، متوفر في تكوينات مزدوجة التفاعل والعمل الواحد (عودة الربيع) ،استخدام ناقل التروس للعمل الآمن والموثوق بهالصمامات ذات القطر الأكبر تستخدم محرك هوائي من نوع AW مع ناقل الشوكة ، وتتباهى بتركيب معقول ، وقومة الدوران الكبيرةوالخيارات ذات التأثير المزدوج والخيارات ذات التأثير الواحد.
- تصميم المكبسين المزدوج من نوع العجلات يوفر عزم دوران خروجي كبير في عامل شكل مضغوط.
- تم تصنيع الأسطوانة من الألومنيوم، مما أدى إلى تشكيل خفيف الوزن وجذاب بصريا.
- يمكن تثبيت آليات تشغيل يدوية في الجزء العلوي والسفلي من أجل المرونة.
- الاتصالات من نوع الرف تسمح بتعديل زاوية الافتتاح والتدفق الاسمي.
- يمكن تزويد جهاز التشغيل بمؤشر ردود فعل للإشارات الكهربائية ومجموعة متنوعة من الملحقات لتسهيل التشغيل الآلي.
- إن الامتثال لمعيار IS05211 للاتصال يضمن سهولة تثبيت المنتج واستبداله.
- توفر المسامير القابلة للتعديل في كلا الطرفين نطاقًا قابلًا للتعديل بنسبة ± 4 درجة عند 0 درجة و 90 درجة للمنتج القياسي ، مما يضمن دقة المزامنة مع الصمام.
مواصفات صمام الفراشة للتهوية الهوائية: قطر اسمي، DN (ملم): 50~2000
| الضغط الاسمي | PN ((MPa) | 0.05 | 0.25 | 0.6 |
| ضغط الاختبار | اختبار القوة | 0.075 | 0.375 | 0.9 |
| اختبار الختم | ≤1.5% كمية التسرب | |||
| الوسائط المطبقة | غاز الفحم، غاز الغبار، غاز الدخان، الخ | |||
| درجة الحرارة المطبقة | تعمل بالهواء، تعمل بالكهرباء. | |||
مواد أجزاء رئيسية من صمام الفراشة التهوية الهوائية
| الجسم | الفولاذ الصب ، الفولاذ المقاوم للصدأ ، الفولاذ الكروم-نيكل-موليبدينوم-تيتانيوم ، الفولاذ الكروم-موليبدينوم-تيتانيوم والمواد الخاصة الأخرى |
| القرص | الفولاذ الصب ، الفولاذ المقاوم للصدأ ، الفولاذ الكروم-نيكل-موليبدينوم-تيتانيوم ، الفولاذ الكروم-موليبدينوم-تيتانيوم والمواد الخاصة الأخرى |
| البحر | |
| الجذع | فولاذ الكربون، 2Cr13، الفولاذ المقاوم للصدأ، الفولاذ الكروم-النيكل-الموليبدينوم-التيتانيوم |
| التعبئة | الفلوروبلاستيك، الجرافيت المرن |
الاسمية | (ل) | هـ | H1 | أ | D2 | د | D1 | n-d | W |
| 50 | 108 | 70 | 337 | 180 | 65 | 140 | 110 | 4-14 | 16 |
| 65 | 112 | 80 | 357 | 180 | 65 | 160 | 130 | 4-14 | 17 |
| 80 | 114 | 95 | 385 | 180 | 65 | 190 | 150 | 4-18 | 19 |
| 100 | 127 | 105 | 405 | 180 | 65 | 210 | 170 | 4-18 | 22 |
| 125 | 140 | 120 | 483 | 245 | 72 | 240 | 200 | 8-18 | 27 |
| 150 | 140 | 132 | 508 | 245 | 72 | 265 | 225 | 8-18 | 31 |
| 200 | 152 | 160 | 566 | 245 | 72 | 320 | 280 | 8-18 | 47 |
| 250 | 165 | 187 | 623 | 245 | 72 | 375 | 335 | 12-18 | 68 |
| 300 | 178 | 220 | 750 | 355 | 93 | 440 | 395 | 12 - 22 | 79 |
| 350 | 190 | 245 | 803 | 355 | 93 | 490 | 445 | 12 - 22 | 130 |
| 400 | 216 | 270 | 852 | 355 | 93 | 540 | 495 | 16-22 | 141 |
| 450 | 222 | 297 | 907 | 355 | 93 | 595 | 550 | 16-22 | 190 |
| 500 | 229 | 322 | 960 | 355 | 93 | 645 | 600 | 20-22 | 225 |
| 600 | 267 | 377 | 1080 | 550 | 350 | 755 | 705 | 20-26 | 245 |
| 700 | 292 | 430 | 1185 | 550 | 350 | 860 | 810 | 24-26 | 320 |
| 800 | 318 | 487 | 1300 | 550 | 350 | 975 | 920 | 24-30 | 405 |
| 900 | 330 | 537 | 1400 | 550 | 350 | 1075 | 1020 | 24-30 | 500 |
| 1000 | 410 | 587 | 1500 | 550 | 350 | 1175 | 1120 | 28-30 | 700 |
| 1200 | 470 | 702 | 1825 | 600 | 350 | 1375 | 1320 | 32-33 | 750 |
