صمام الفراشة المغطى بـ PFA ومغطى بـ PTFE BFV نوع الفلنجة صمامات الفراشة منوعة بالنفط على الصمام
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | VESON |
| إصدار الشهادات: | ISO 9001：2015 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Fob Shanghai ,EXW |
| تفاصيل التغليف: | حالة الخشب الرقائقي مع التعبئة المقواة |
| وقت التسليم: | 5-8 أيام |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 1000 وحدة شهريا |
|
معلومات تفصيلية |
|||

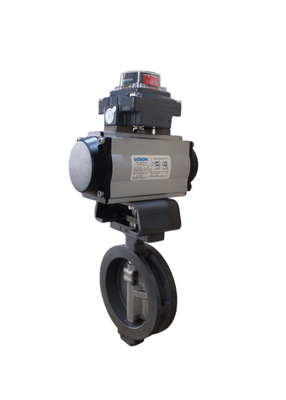

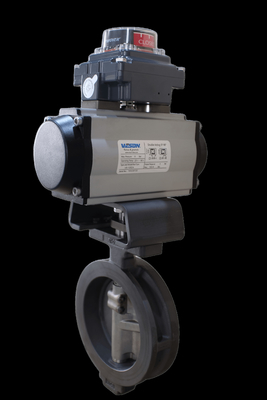

| صمام فراشة: | نوع ذات حواف | النوع: | التمثيل المزدوج أو عودة الربيع |
|---|---|---|---|
| الاسم: | صمام فراشة يعمل بالهواء | نطاق الضغط: | 25 مم - 200 مم: 16 بار 250 مم - 300 مم: 10 بار |
| نطاق الحرارة: | -10 درجة مئوية إلى 120 درجة مئوية | التطبيق: | عام |
| إبراز: | صمام الفراشة المغطى بـ PTFE,صمام الفراشة المغطى بـ PFA,صمام الفراشة المضغوط,PFA lined butterfly valve,Pneumatic On Off Butterfly Valve |
||
منتوج وصف
صمامات الفراشة المغطاة بـ PFA
غطاء PFA (perfluoroalkoxy):
-
خصائص المادة:
- PFA هو نوع من الفلوربوليمر مع خصائص مماثلة لـ PTFE ولكن مع قوة ميكانيكية محسنة واستقرار حراري أعلى.
- يقدم مقاومة ممتازة لمجموعة واسعة من المواد الكيميائية، بما في ذلك الأحماض القوية والقواعد والمذيبات.
- PFA لديها نقطة انصهار عالية ويمكن أن تتحمل درجات حرارة تصل إلى حوالي 260 درجة مئوية (500 درجة فهرنهايت).
-
التطبيقات:
- تستخدم هذه الصمامات عادة في مجال المعالجة الكيميائية وصناعات البتروكيماويات والصيدلة وأي تطبيقات يتم فيها التعامل مع المواد السامة للغاية.
- فهي مناسبة للتطبيقات عالية النقاء بسبب طبيعتها غير التفاعلية والحد من المقتطفات.
-
المزايا:
- مقاومة كيميائية متفوقة
- تحمل درجات حرارة عالية
- سطح ناعم لا يلتصق يساعد في منع التراكم والتلوث.
- قوة ميكانيكية جيدة ومتانة

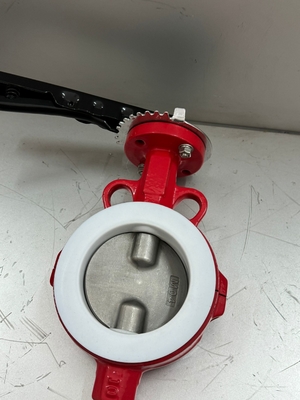

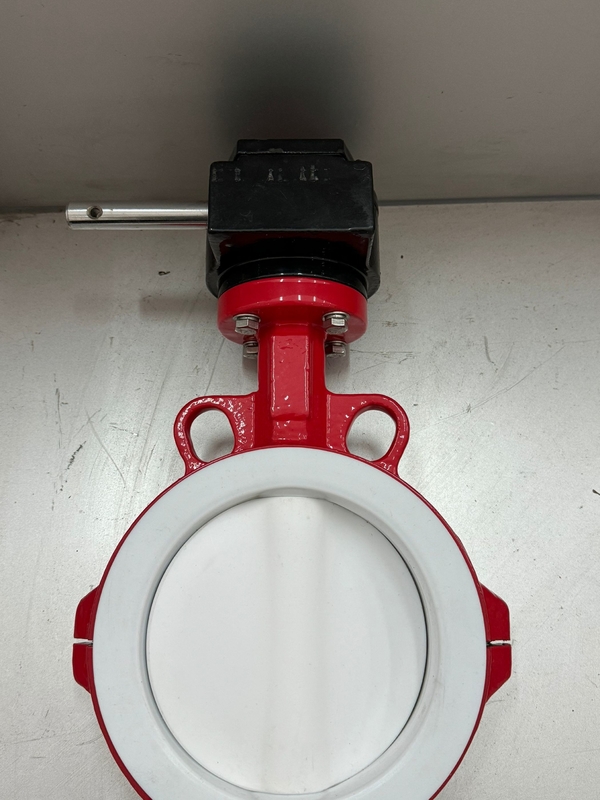

صمامات الفراشة المغطاة بـ PTFE
غطاء PTFE (polytetrafluoroethylene):
-
خصائص المادة:
- PTFE هو فلوروبوليمر معروف المعروف لمقاومته الكيميائية الاستثنائية وانخفاض سطح الاحتكاك.
- إنها غير فعالة للغاية، مما يجعلها مثالية للتعامل مع المواد الكيميائية العدوانية.
- PTFE يمكن أن تعمل في درجات حرارة تصل إلى حوالي 204 ° C (400 ° F).
-
التطبيقات:
- تستخدم على نطاق واسع في مجال المعالجة الكيميائية وصناعات الأغذية والمشروبات والصيدلة ومصانع معالجة المياه.
- مثالية للتطبيقات التي تتطلب ظروف نظيفة ومعقمة بسبب خصائصها غير اللصقة وغير الملوثة.
-
المزايا:
- مقاومة ممتازة لمجموعة واسعة من المواد الكيميائية
- السطح المقاوم لللصق ، مما يقلل من خطر الانسداد والتراكم.
- معدل اصطدام منخفض
- استقرار حراري جيد ضمن نطاق درجة حرارة التشغيل
المقارنة والاختيار
-
المقاومة الكيميائية:
- كل من PFA و PTFE تقدمان مقاومة كيميائية ممتازة ، ولكن PFA يمكن أن تتعامل مع ظروف أكثر عدوانية قليلاً ودرجات حرارة أعلى من PTFE.
-
نطاق الحرارة:
- يمكن لـ PFA تحمل درجات حرارة أعلى (حتى 260 درجة مئوية) مقارنة بـ PTFE (حتى 204 درجة مئوية).
-
قوة ميكانيكية:
- يقدم PFA بشكل عام قوة ميكانيكية أفضل ويكون أقل عرضة للتشوه تحت الضغط أو درجات الحرارة العالية مقارنة بـ PTFE.
-
التكلفة:
- الصمامات المغطاة بـ PFA تميل إلى أن تكون أغلى من الصمامات المغطاة بـ PTFE بسبب تكاليف المواد وتعقيد عملية الغطاء
| الحجم | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
| أ | 33 | 33 | 33 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 |
| ب | 65 | 73 | 82 | 89 | 102 | 118 | 150 | 174 | 205 | 260 | 318 | 376 |
| ج | 51 | 56 | 63 | 62 | 69 | 90 | 106 | 119 | 131 | 166 | 202 | 235 |
| د | 104 | 110 | 116 | 126 | 136 | 150 | 170 | 180 | 200 | 230 | 266 | 292 |
| E* (s) | 90 | 90 | 109 | 120 | 133 | 133 | 143 | 191 | 191 | 230 | (م) | (م) |
| E* (د) | 90 | 90 | 90 | 90 | 109 | 109 | 120 | 133 | 143 | 191 | 208 | 230 |
| F (s) | 154 | 154 | 189 | 210 | 229 | 229 | 264 | 337 | 337 | 412 | 488 | 550 |
| F (د) | 154 | 154 | 154 | 154 | 189 | 189 | 210 | 229 | 264 | 337 | 377 | 412 |
| الوزن كيلوغرام | 5.2 | 5.2 | 4.9 | 5.8 | 9.4 | 12.2 | 17 | 21.8 | 29.8 | 46.6 | 66.7 | 96 |
| الوزن كيلوغرام (د) | 3.7 | 3.7 | 3.4 | 4.3 | 5.9 | 7.7 | 9.7 | 13.2 | 15.6 | 29 | 48.4 | 62.2 |
ضغط الهواء 2.5 إلى 8 بار (بناء على 5.5 بار إمدادات الهواء كقياس) جسم سبائك الألومنيوم
درجة الحرارة المحيطة
-15 إلى 8 درجة مئوية (تتوفر أيضاً إصدارات منخفضة و عالية الحرارة) 0 رباعيات من الفولاذ المقاوم للصدأ
عمر الدورة 1،000،000 العمليات أغلفة البستون النتريل
مؤشر مؤشر وضع متعدد الوظائف للتفتيش البصري سبيكة الألومنيوم البستون
توقف السفر قابلة للتعديل من الخارج ± 5٪ في كل من وضعية مفتوحة ومغلقة
*حاجة إلى مجموعة تركيب خاصة للمحرك لدرجات حرارة أعلى من 80 درجة مئوية، الاتصال بمبيعات التفاصيل وأبعاد الارتفاع الكلي
صمام الفراشة الناعم المقعد في الخط المركزيPN16/10K/150LB+VESON Pneumatic Double Acting Actuator
| 2" | DN50 | ◇11-F05 | 10 | VS-052DA | 20 | ◇11-F05/F03 |
| 21/2 " | DN65 | ◇11-F05 | 17 | VS-052DA | 36.6 | ◇11-F05/F03 |
| 3" | DN80 | ◇14- F07 | 25 | VS-063DA | 36.6 | ◇14-F05/F07 |
| 4" | DN100 | ◇14- F07 | 36 | VS-075DA | 51.9 | ◇14-F05/F07 |
| 5" | DN125 | ◇17-F07 | 61 | VS-083DA | 75.8 | ◇17-F05/F07 |
| 6" | DN150 | ◇17-F07 | 87 | VS-092DA | 126 | ◇17-F07/F10 |
| 8" | DN200 | ◇22-F10 | 170 | VS-105DA | 170 | ◇22-F07/F10 |
| 10 " | DN250 | ◇22-F10 | 291 | VS-125DA | 291 | ◇22-F07/F10 |
| 12" | DN300 | ◇27-F12 | 417 | VS-140DA | 438 | ◇27-F10/F12 |
| أربعة عشر | DN350 | ◇27-F12 | 801 | VS-160DA | 668 | ◇27-F10/F12 |
| 16" | DN400 | ◇36-F14 | 1138 | VS-190DA | 1078 | ◇36-F14 |
| 18" | DN450 | ◇36-F14 | 1556 | VS-210DA | 1480 | ◇36-F14 |
| 20" | DN500 | ◇ 46- F16 | 2067 | VS-240DA | 2320 | ◇ 46- F16 |
صمام الفراشة المتواجد بالخط المركزيPN16/10K/150LB+VESON
| 2" | DN50 | VS-063-SR10 | 18.9-123 | VS-063-SR8 | 20.9-152 | ◇14-F05/F07 |
| 21/2 " | DN65 | VS-075-SR10 | 35.1-237 | VS-075-SR8 | 31-28 | ◇14-F05/F07 |
| 3" | DN80 | VS-083-SR10 | 41.0-348 | VS-083-SR8 | 41-35 | ◇17-F05/F07 |
| 4" | DN100 | VS-092-SR10 | 68-46 | VS-092-SR8 | 59-55 | ◇17-F05/F07 |
| 5" | DN125 | VS-105-SR10 | 103-66 | VS-105-SR8 | 90-80 | ◇22-F07/F10 |
| 6" | DN150 | VS-125-SR10 | 173-119 | VS-125-SR8 | 153-139 | ◇22-F07/F10 |
| 8" | DN200 | VS-140-SR10 | 262-177 | VS-140-SR8 | 228-238 | ◇27-F10/F12 |
| 10 " | DN250 | VS-160-SR10 | 396-273 | VS-160-SR8 | 342-327 | ◇27-F10/F12 |
| 12" | DN300 | VS-190-SR10 | 643-435 | VS-190-SR8 | 556-522 | ◇36-F14 |
| أربعة عشر | DN350 | VS-240-SR10 | 1478 - 820 | VS-240-SR8 | 1198-1123 | ◇ 46- F16 |
| 16" | DN400 | VS-240-SR12 | 1197-1124 | VS-240-SR8 | 1198-1123 | ◇ 46- F16 |
| 18" | DN450 | VS-270-SR12 | 1683-1580 | VS-270-SR8 | 1684-1579 | ◇ 46- F16 |
| 20" | DN500 | VSF16-350SR4 | 3215-2085 | VSF16-350SR4 | 3215-2085 | F16 |
