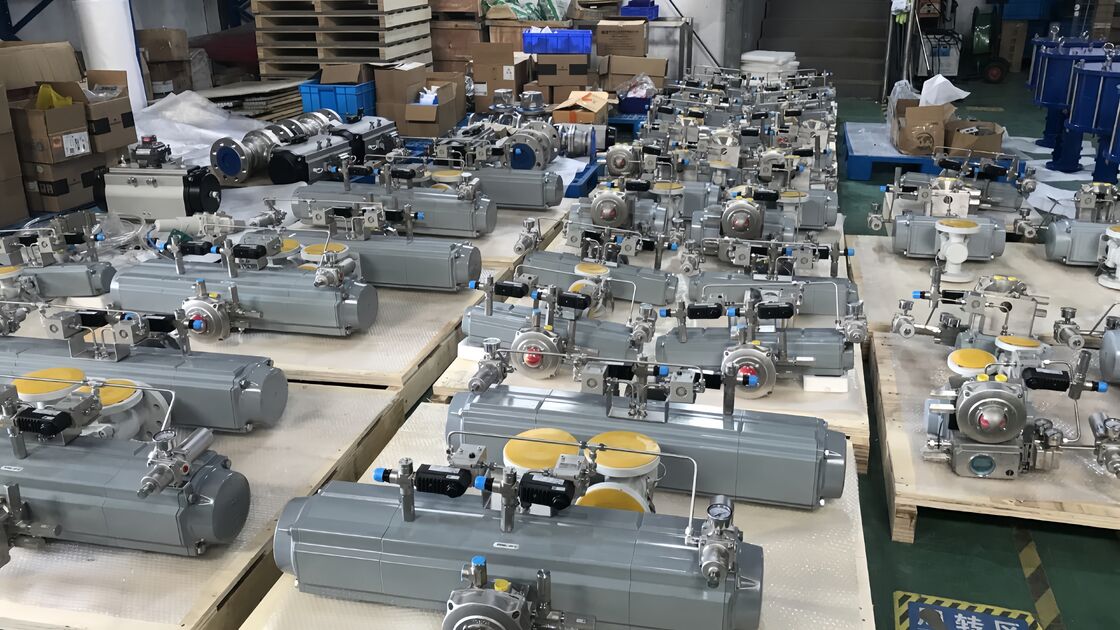

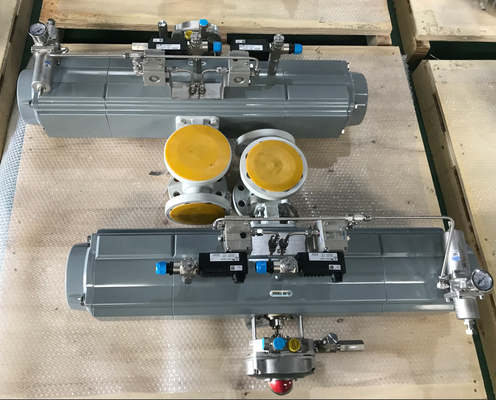

حل حزمة صمام الكرة المضغوط متعدد الموانئ مصمم لمزارع خزانات تبديل تغذية المفاعل الكيميائي
تفاصيل المنتج:
| مكان المنشأ: | شنغهاي، الصين |
| اسم العلامة التجارية: | VESON |
| إصدار الشهادات: | ISO 9001:2015 SGS |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 200-1500 / Piece |
| تفاصيل التغليف: | علبة من الخشب الرقائقي من العلامة التجارية VESON أو العلامة التجارية للعميل مع حشوة رغوية مقاومة للص |
| وقت التسليم: | 5-7 أيام عمل للمخزون، 20-30 يوما للإنتاج |
| شروط الدفع: | / تي تي، خطاب الاعتماد، باي بال، ويسترن يونيون |
| القدرة على العرض: | 2000 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نوع الصمام: | صمام كروي متعدد المنافذ ثلاثي الاتجاهات (منفذ L / منفذ T) | نوع المحرك: | رف وترس هوائي مزدوج المفعول |
|---|---|---|---|
| نطاق الحجم: | DN15 إلى DN150 (1/2 بوصة إلى 6 بوصات) | تصنيف الضغط: | PN16 / PN40 / الفئة 150 / الفئة 300 |
| مادة الجسم: | SS304، SS316، WCB الكربون الصلب | تكوين الكرة: | منفذ L (تبديل 90 درجة) أو منفذ T (خلط/تحويل 180 درجة) |
| مادة المقعد: | بتف، رتف، نظرة خاطفة | إمدادات الهواء: | 4-8 بار (60-120 رطل لكل بوصة مربعة) |
| درجة حرارة التشغيل: | -20 درجة مئوية إلى +180 درجة مئوية | نهاية الاتصال: | ذات حواف ANSI B16.5، ملولبة NPT/BSP |
| إبراز: | صمام الكرة المضغوط متعدد الموانئ,صمام كرة هوائي مزدوج المفعول |
||
منتوج وصف
حزمة صمام كروي هوائي متعدد المنافذ للإغلاق للتبديل تغذية المفاعل ومجمع مزرعة الخزانات
الـ حزمة صمام كروي هوائي متعدد المنافذ للإغلاق من فيسون مصممة لاستبدال المشعبات متعددة الصمامات المعقدة بوحدة متكاملة واحدة. متوفرة بتكوينات L-Port (تبديل 90 درجة) و T-Port (خلط/تحويل 180 درجة)، تقلل هذه الحزمة بشكل كبير من مساحة الهيكل، وتعقيد الأنابيب، ومسارات التسرب المحتملة في أنظمة تغذية المفاعلات الكيميائية ومشعبات مزارع الخزانات.
فوائد تقليل المشعبات
| الإعداد التقليدي | حل فيسون متعدد المنافذ |
| 3 × صمامات ثنائية الاتجاه + وصلات + أنابيب | 1 × حزمة صمام L-Port ثلاثي الاتجاه |
| 4 × صمامات ثنائية الاتجاه + وصلة متقاطعة + أنابيب | 1 × حزمة صمام T-Port ثلاثي الاتجاه |
| مشغلات متعددة، صمامات لولبية، مفاتيح حد | مشغل واحد، صمام لولبي، مجموعة مفاتيح حد |
الميزات الرئيسية
- تكوين L-Port: دوران 90 درجة يبدل التدفق بين دائرتين مستقلتين (المنفذ A ↔ B أو المنفذ A ↔ C)
- تكوين T-Port: دوران 180 درجة لخلط التدفق (جميع المنافذ الثلاثة متصلة) أو تحويله (أي تركيبة من منفذين)
- تشغيل بمشغل واحد: مشغل هوائي واحد مزدوج الفعل يتحكم في تبديل جميع المنافذ، مما يقلل من أجهزة الأتمتة بنسبة تصل إلى 60%
- مسارات تسرب مخفضة: يلغي وصلات الشفاه المتعددة ووصلات اللحام، مما يقلل من مخاطر الانبعاثات المتسربة
- بصمة مدمجة: توفير نموذجي لمساحة الهيكل بنسبة 40-50% مقارنة بترتيبات المشعبات متعددة الصمامات
- مُجمَّع مسبقًا في المصنع: تصل الحزمة الكاملة مُختبرة مسبقًا وجاهزة للتركيب، مما يقلل من وقت التشغيل الميداني
المواصفات الفنية
| المعلمة | المواصفات |
| نوع الصمام | صمام كروي متعدد المنافذ ثلاثي الاتجاه |
| تكوين الكرة | L-Port (تبديل ثنائي الاتجاه 90 درجة) / T-Port (ثلاثي الاتجاه 180 درجة) |
| نوع المشغل | مزدوج الفعل أو ذو ارتداد زنبركي هوائي بالترس والترس |
| نطاق الحجم | DN15 إلى DN150 (1/2 بوصة إلى 6 بوصات) |
| تصنيف الضغط | PN16 / PN40 / Class 150 / Class 300 |
| مادة الجسم | SS304، SS316، فولاذ كربوني WCB |
| مادة المقعد | PTFE، RTFE، PEEK |
| إمداد الهواء | 4-8 بار (60-120 رطل لكل بوصة مربعة) |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +180 درجة مئوية |
| وصلة النهاية | شفة (ANSI B16.5)، ملولبة (NPT/BSP) |
| فئة الإغلاق | Class VI (إغلاق فقاعي) |
| الشهادة | ISO 9001:2015، SGS |
تطبيقات مستهدفة
- تبديل تغذية المفاعل الكيميائي (المادة الخام A مقابل B مقابل C)
- مشعبات التنظيف العكسي للفلاتر المزدوجة (تبديل التشغيل/الاحتياطي)
- مشعبات نقل المنتجات في مزارع الخزانات
- مشعبات قياس نقل الملكية
- أنظمة تجاوز وتحويل المبادلات الحرارية
مُجمَّع مسبقًا في المصنع مع أنابيب صلبة من SS316، مُختبر بالكامل، ويُسلَّم مع شهادات مواد كاملة ووثائق FAT. اتصل بفريق الهندسة لدينا للحصول على إرشادات اختيار L-Port مقابل T-Port.
