مجموعة صمام الكرة المضغوطة ذات المواقع الثلاث مع حماية مضادة للمياه بمطرقة
تفاصيل المنتج:
| مكان المنشأ: | شنغهاي، الصين |
| اسم العلامة التجارية: | VESON |
| إصدار الشهادات: | ISO 9001:2015 SGS |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 180-1200 / Piece |
| تفاصيل التغليف: | حافظة من الخشب الرقائقي تحمل العلامة التجارية VESON مع حشوة إسفنجية مقاومة للصدمات، وتغليف من فئة ال |
| وقت التسليم: | 5-7 أيام عمل للمخزون، 20-30 يوما للإنتاج |
| شروط الدفع: | / تي تي، خطاب الاعتماد، باي بال، ويسترن يونيون |
| القدرة على العرض: | 3000 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| نوع الصمام: | 3-وضعية 2-Way/3-Way Ball Valve | نوع المحرك: | مشغل هوائي ثلاثي المواضع (عودة الزنبرك) |
|---|---|---|---|
| نطاق الحجم: | DN15 إلى DN150 (1/2 بوصة إلى 6 بوصات) | تصنيف الضغط: | PN16 / PN40 / الفئة 150 / الفئة 300 |
| مادة الجسم: | SS304، SS316، WCB الكربون الصلب | مادة المقعد: | بتف، رتف، نظرة خاطفة |
| إمدادات الهواء: | 4-8 بار (60-120 رطل لكل بوصة مربعة) | درجة حرارة التشغيل: | -20 درجة مئوية إلى +180 درجة مئوية |
| تسلسل التحكم: | مفتوح (100%) - منتصف الشوط (30-50%) - مغلق (0%) | نهاية الاتصال: | ذات حواف ANSI B16.5، ملولبة NPT/BSP |
| إبراز: | تجميع صمام الكرة المزدوج بالهواء,تجميع صمام الكرة لإغلاق 3 مواقع |
||
منتوج وصف
تجميع صمام كروي هوائي بإيقاف ثلاثي الوضع مع حماية مرحلية ضد المطرقة المائية

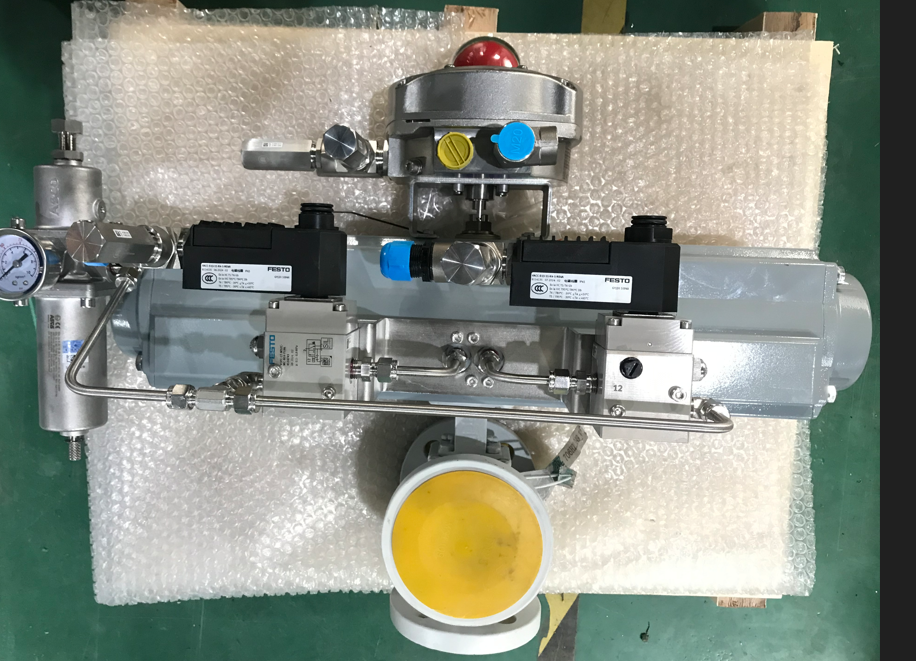

إن تجميع صمام كروي هوائي بإيقاف ثلاثي الوضع VESON VSO-3P-WH مصمم خصيصًا لمحطات التحميل الدفعي حيث تتسبب الإغلاقات المفاجئة للصمام في حدوث مطرقة مائية مدمرة واهتزازات في الأنابيب. يوفر التحكم المرحلي ثلاثي الوضع تدفقًا سلسًا ملء سريع ← تنقيط بطيء ← توقف تام ، مما يحمي نظام الأنابيب الخاص بك مع الحفاظ على دقة الجرعات.
كيف يحمي التحكم ثلاثي المراحل نظامك
| المرحلة | وضع الصمام | الإجراء |
| المرحلة 1 | 100% مفتوح | ملء دفعة سريعة بمعدل تدفق كامل |
| المرحلة 2 | 30-50% من منتصف الشوط | تغذية تنقيط بطيئة للوصول إلى الكمية الدقيقة |
| المرحلة 3 | 0% مغلق | إغلاق محكم للفقاعات (الفئة VI) - لا توجد مطرقة مائية |
الميزات الرئيسية
- مشغل هوائي ثلاثي الوضع: تصميم إرجاع زنبركي مع إمكانية وضع منتصف الشوط للتحكم في التدفق المرحلي
- تسلسل المطرقة المائية: يلغي اندفاعات الضغط أثناء إغلاق الصمام، مما يقلل من إجهاد الأنابيب ويطيل عمر النظام
- منتصف الشوط قابل للتكوين: موضع وسيط قابل للتعديل بنسبة 30-50% لمعدلات التدفق الخاصة بالعملية
- إغلاق محكم للفقاعات: تسرب من الفئة VI في وضع الإغلاق النهائي لضمان عدم فقدان المنتج
- تقليل المجمع: يستبدل إعدادات المجمعات متعددة الصمامات، مما يقلل من بصمة الهيكل ومسارات التسرب
- بنك صمامات لولبية موصلة مسبقًا: صمامات لولبية مهيأة في المصنع لجميع الأوضاع الثلاثة مع شريط طرفي
المواصفات الفنية
| المعلمة | المواصفات |
| نوع الصمام | صمام كروي ثنائي الوضع / ثلاثي الوضع بثلاثة أوضاع |
| نوع المشغل | مشغل هوائي ثلاثي الوضع (إرجاع زنبركي) |
| نطاق الحجم | DN15 إلى DN150 (1/2 بوصة إلى 6 بوصات) |
| تصنيف الضغط | PN16 / PN40 / الفئة 150 / الفئة 300 |
| مادة الجسم | ستانلس ستيل 304، ستانلس ستيل 316، فولاذ كربوني WCB |
| مادة المقعد | PTFE، RTFE، PEEK |
| إمداد الهواء | 4-8 بار (60-120 رطل لكل بوصة مربعة) |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +180 درجة مئوية |
| تسلسل التحكم | مفتوح (100%) ← منتصف الشوط (30-50%) ← مغلق (0%) |
| وصلة النهاية | شفة (ANSI B16.5)، ملولبة (NPT/BSP) |
| فئة الإغلاق | الفئة VI (محكم للفقاعات) |
| الشهادات | ISO 9001:2015، CE، SGS |
الصناعات المستهدفة
- تحميل محطات النفط والغاز (شاحنات، عربات سكك حديدية، تعبئة براميل)
- أنظمة الجرعات الدفعية للمواد الكيميائية الدقيقة
- أنظمة وزن السوائل للأغذية والمشروبات
- محطات نقل المنتجات في مزارع الخزانات
- معدات تحميل الغاز البترولي المسال والمبردات

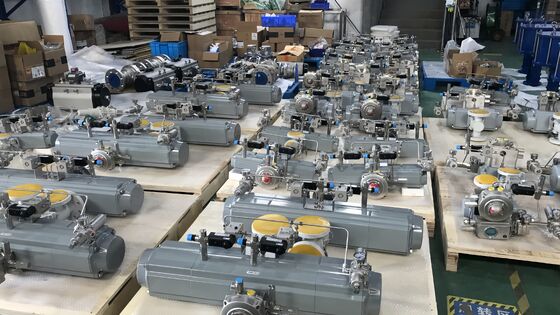

يخضع كل تجميع لاختبار حلقة كامل في المصنع باستخدام أنابيب صلبة من ستانلس ستيل 316 قبل الشحن. تتضمن وثائق اختبار القبول في المصنع (FAT). اتصل بنا لمناقشة متطلبات التحميل الدفعي الخاصة بك.
