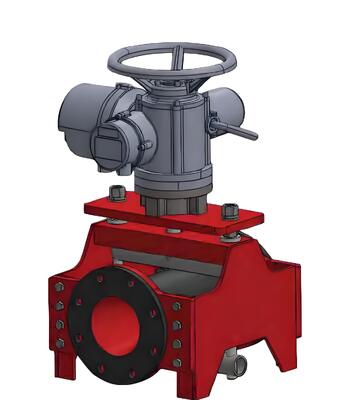

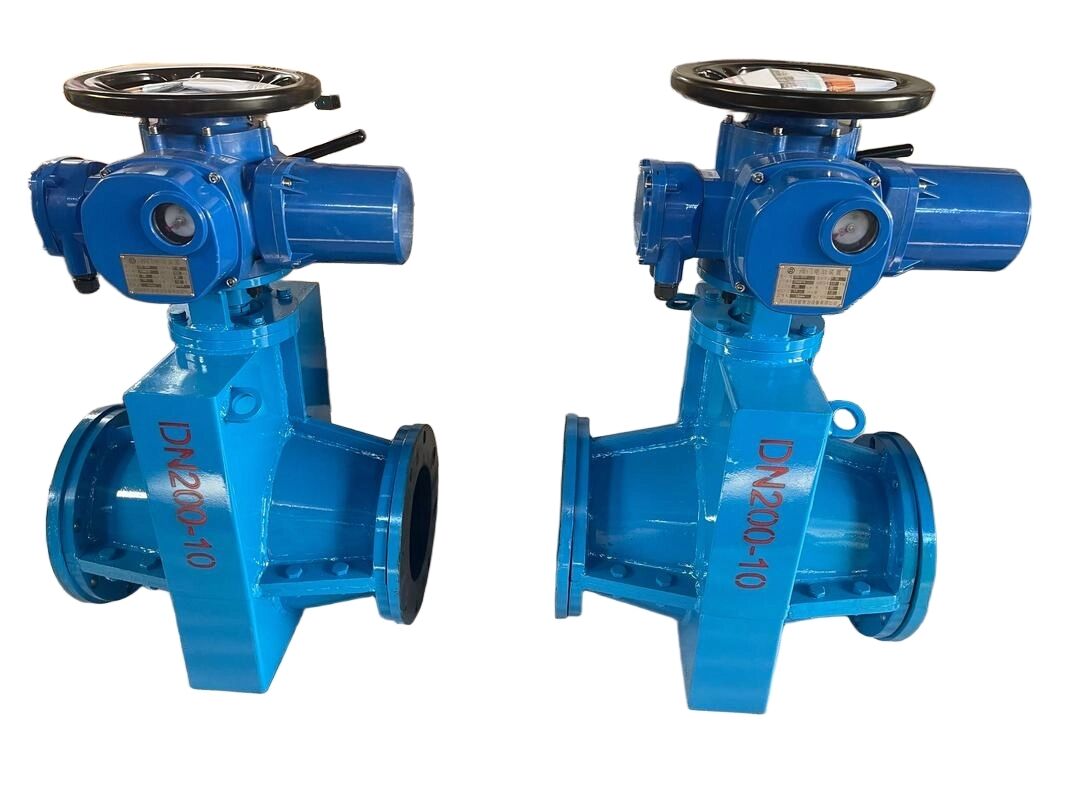

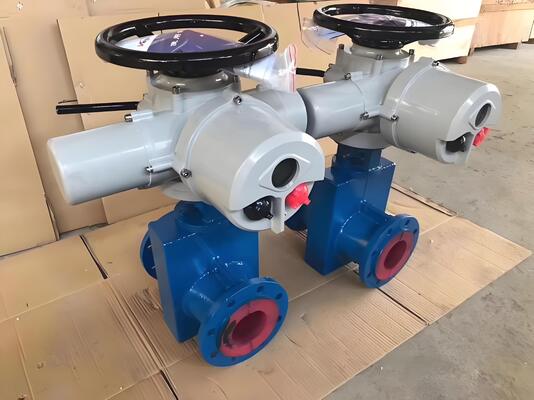

تجميع الصمام الكهربائي للطاقة الهوائية مزدوج الوضع المبني لأنظمة أنابيب نقل الوسائط المطحنة
تفاصيل المنتج:
| مكان المنشأ: | شنغهاي، الصين |
| اسم العلامة التجارية: | VESON |
| إصدار الشهادات: | ISO 9001:2015 SGS |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 600-3500 / Piece |
| تفاصيل التغليف: | حافظة من الخشب الرقائقي تحمل العلامة التجارية VESON مع حشوة إسفنجية مقاومة للصدمات، وتغليف من فئة ال |
| وقت التسليم: | 7-10 أيام عمل للمخزون، 25-35 يوما للإنتاج |
| شروط الدفع: | / تي تي، خطاب الاعتماد، باي بال، ويسترن يونيون |
| القدرة على العرض: | 1200 قطعة شهريا |
|
معلومات تفصيلية |
|||
| نوع الصمام: | صمام قرصة ثنائي الوضع (كهربائي + هوائي) | نطاق الحجم: | DN50 إلى DN400 (2 "إلى 16") |
|---|---|---|---|
| تصنيف الضغط: | PN10 / PN16 / الفئة 150 | مادة الجسم: | حديد الدكتايل المطلي بالإيبوكسي، SS316 |
| مادة الأكمام: | المطاط الطبيعي، EPDM، NBR، فيتون | المحرك الأساسي: | كهربائي متعدد الدورات (تعديل 4-20 مللي أمبير) |
| المحرك الثانوي: | عودة الربيع الهوائية (آمنة من الفشل) | إمدادات الهواء: | 4-8 بار (60-120 رطل لكل بوصة مربعة) |
| درجة حرارة التشغيل: | -40 درجة مئوية إلى +120 درجة مئوية | نهاية الاتصال: | ذات حواف ANSI B16.5 / DIN PN16 |
| إبراز: | أنظمة الأنابيب تجميع صمام القابض,تجميع صمام الصمغ لنقل الوسائط القطعية,مجموعة الصمام المزدوج للأنماط الهوائية |
||
منتوج وصف
تجميع صمام قرص مزدوج الوضع كهربائي هوائي لنقل المواد الكاشطة
الـ تجميع صمام قرص مزدوج الوضع من فيسون يوفر أقصى درجات الموثوقية لخطوط أنابيب نقل الملاط الكاشطة الحرجة من خلال الجمع بين مشغل كهربائي للتحكم الدقيق في التعديل ومشغل هوائي ذي زنبرك إرجاع لإيقاف التشغيل في حالات الطوارئ الآمنة. يضمن هيكل التحكم المتكرر هذا حماية لا تنقطع في أكثر عمليات التعدين ومعالجة المعادن تطلبًا.
تكرار الوضع المزدوج
| وضع | مشغل | وظيفة |
| أساسي (عادي) | متعدد الأدوار كهربائي | تحكم دقيق في تعديل التدفق عبر إشارة DCS 4-20mA |
| ثانوي (طوارئ) | زنبرك إرجاع هوائي | إغلاق آمن تلقائي عند فقدان الطاقة أو إشارة إيقاف التشغيل في حالات الطوارئ |
الميزات الرئيسية
- تحكم متكرر: يوفر نظام المشغل المزدوج قدرة مستقلة على الإيقاف الأساسي وإيقاف التشغيل في حالات الطوارئ لحلقات الأمان المصنفة SIL
- تبديل سلس: يعمل المشغل الهوائي الآمن تلقائيًا في غضون ثانية واحدة من فقدان الطاقة دون تدخل خارجي
- مسار تدفق كامل الفتح: لا توجد عوائق داخلية أو مناطق ميتة تقضي على الانسداد في خدمة الملاط عالي الصلابة
- كم قابل للاستبدال في الموقع: يسمح تصميم الكم سريع التغيير بالاستبدال في الموقع دون أدوات خاصة أو إزالة الصمام
- مفاتيح حد مدمجة: يشمل كلا المشغلين مفاتيح حد ميكانيكية وقرب لتغذية موضع شاملة
- حزمة مثبتة على هيكل: تقلل الحزمة المجمعة مسبقًا والموصلة مسبقًا والمختبرة في المصنع من وقت التركيب الميداني بنسبة 60٪
المواصفات الفنية
| معامل | مواصفات |
| نوع الصمام | صمام قرص مزدوج الوضع (كهربائي + هوائي) |
| نطاق الحجم | DN50 إلى DN400 (2 بوصة إلى 16 بوصة) |
| تصنيف الضغط | PN10 / PN16 / Class 150 |
| مادة الجسم | حديد مرن مطلي بالإيبوكسي، SS316 |
| مادة الكم | مطاط طبيعي، EPDM، NBR، فيتون |
| المشغل الأساسي | متعدد الأدوار كهربائي (تعديل 4-20mA) |
| المشغل الثانوي | زنبرك إرجاع هوائي (آمن) |
| إمداد الهواء | 4-8 بار (60-120 رطل لكل بوصة مربعة) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +120 درجة مئوية |
| وصلة النهاية | شفاه (ANSI B16.5 / DIN PN16) |
| سلامة التشغيل | مؤهل لـ SIL 2 (IEC 61508) |
| شهادة | ISO 9001:2015، SGS |
تطبيقات مستهدفة
- خطوط أنابيب نقل الملاط الحرجة مع متطلبات إيقاف التشغيل في حالات الطوارئ
- خطوط أنابيب تركيز التعدين والنفايات
- تغذية أسفل المكثفات في معالجة المعادن
- خطوط أنابيب تفريغ التجريف
- أنظمة مناولة الرماد في محطات الطاقة
تشمل الحزمة الكاملة صندوق توصيل سلكي مسبقًا، وتقرير اختبار حلقة المصنع، وإعلان المطابقة لـ SIL، وتتبع كامل للمواد. اتصل بفريق الأتمتة لدينا لتكوينات التحكم المخصصة.
