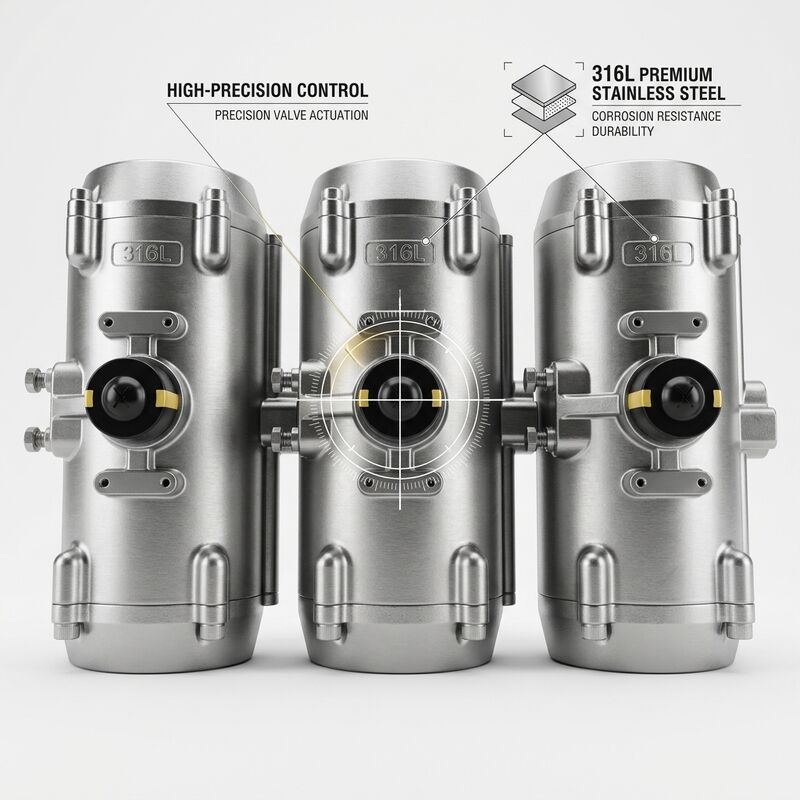

عمل مزدوج 3 موقف محرك الدوار النيوماتيكي الألومنيوم المقاوم للأنوديزة الصلبة لتحكم صمام الفراشة الكرة

يستخدم المشغل الدوار الهوائي ذو المفعول المزدوج والموضعين من سلسلة VS آلية رف وترس متقدمة معززة بمكبسين مساعدين مخصصين لتوفير موضع توقف وسيط ميكانيكي دقيق وقابل للتعديل خارجيًا. يتيح هذا التصميم المبتكر ملف تعريف تشغيلي حقيقي ثلاثي المواضع، يتم تكوينه عادةً كـ 0 درجة - 45 درجة - 90 درجة، مما يسمح للصمامات بتحقيق حالة فتح جزئي متحكم فيها لتطبيقات الجرعات والقياس والخلط وتطبيقات التدفق النسبي دون الحاجة إلى أنظمة تحديد المواقع المعقدة. يتم ضبط الموضع الوسيط عن طريق ضبط صواميل القفل الخارجية على قضبان المكبس المساعد، مما يوفر نقطة توقف قابلة للتكرار وخالية من الانجراف في أي مكان ضمن نطاق الدوران من 0 درجة إلى 90 درجة. يعمل على مبدأ هوائي مزدوج المفعول، حيث يدفع الهواء المضغوط كل من أشواط الفتح والإغلاق، مما يوفر خرج عزم دوران متماثل طوال الدورة الكاملة ويتيح سرعات دورة أعلى مقارنة بالبدائل ذات الإرجاع الزنبركي. مع 15 حجم إطار للمشغل تغطي مخرجات عزم الدوران من 9 نيوتن متر إلى 4620 نيوتن متر عند 6 بار، تدعم عائلة المشغلات هذه أحجام الصمامات التي تتراوح من صمامات الكرات الصغيرة بحجم 1/2 بوصة إلى صمامات الفراشة الصناعية الكبيرة بحجم 24 بوصة.

تبدأ بنية المشغل بجسم من سبائك الألومنيوم المبثوق ASTM6005 يتميز بتجويف داخلي مصقول بدقة مع معالجة بأكسيد صلب تتجاوز سمكها 20 ميكرون لمقاومة التآكل المثلى وسفر المكبس السلس. تتلقى الأغطية الطرفية المصنوعة من الألومنيوم المصبوب طلاء مسحوق بوليستر إيبوكسي عالي المتانة متوفر باللون الأزرق القياسي، بالإضافة إلى تشطيبات سوداء ورمادية وبرتقالية وصفراء لتتناسب مع اتفاقيات ترميز الألوان للمصنع. يتم تشكيل الترس المصنوع من سبائك النيكل الفولاذية بشكل متكامل بدقة عالية ويتوافق تمامًا مع معايير التركيب السفلي ISO 5211 وواجهة الملحقات العلوية NAMUR VDI/VDI 3845، مما يضمن التوافق المباشر مع أي شفة تركيب صمام متوافقة مع ISO والتركيب المباشر للصمامات اللولبية وصناديق مفاتيح الحد والمحددات الكهروهوائية. بالنسبة لبيئات الخدمة القصوى، تشمل المعالجات السطحية الاختيارية التشريب بـ PTFE والطلاء بالنيكل غير الكهربائي وأنظمة الطلاء بالسيراميك التي توسع القدرة التشغيلية إلى أجواء بحرية بحرية ومصانع كيميائية مليئة بأبخرة الأحماض وتركيبات تحت سطح البحر.

• تحكم ميكانيكي حقيقي بثلاثة مواضع:مكبسان مساعدان مع صواميل توقف قابلة للتعديل خارجيًا يخلقان موضعًا وسيطًا دقيقًا وقابلًا للتكرار في أي مكان من 0 درجة إلى 90 درجة، مما يتيح حالات صمام مفتوحة جزئيًا لعمليات الجرعات والتعبئة والخلط دون الحاجة إلى محددات موضع إلكترونية.
• عزم دوران متماثل مزدوج المفعول:ضغط الهواء يدفع كل من أشواط الفتح والإغلاق، مما يوفر خرج عزم دوران متوازن في كلا الاتجاهين مع سرعات دورة أعلى، مما يجعله مثاليًا للتطبيقات التي لا تتطلب إغلاقًا آمنًا بالزنبرك.
• هيكل ألومنيوم مؤكسد صلب:جسم ASTM6005 مبثوق مع معالجة بأكسيد صلب تزيد عن 20 ميكرون وأغطية طرفية مطلية ببوليستر إيبوكسي تتحمل أكثر من 500 ساعة من التعرض لرذاذ الملح ASTM B117، مما يضمن عقودًا من الخدمة في الأجواء المسببة للتآكل.
• تكامل ملحقات متعددة الدورات:واجهة NAMUR VDI/VDI 3845 العلوية وتركيب ISO 5211 السفلي يسمحان بالتركيب المباشر، بدون أقواس، للصمامات اللولبية ومفاتيح الحد والمحددات ومشغلات التروس عبر جميع أحجام الإطارات الـ 15.
• توقف وسيط قابل للتعديل:تسمح صواميل الضبط التي يمكن الوصول إليها خارجيًا على كلا الغطاءين الطرفيين بضبط وتحقق من الموضع الوسيط بدون أدوات، مما يتيح إعادة التكوين السريع في الميدان مع تطور متطلبات العملية.
• اتجاه دوران قابل للعكس:تسمح مكابس الرف المزدوجة المتماثلة بعكس اتجاه الدوران (من عقارب الساعة إلى عكس عقارب الساعة أو العكس) عن طريق عكس اتجاه المكبس ببساطة، ولا تتطلب أي مكونات أو تعديلات إضافية.
• قدرة درجة حرارة ممتدة:تغطي أختام الحلقات O القياسية من NBR نطاقًا من -20 درجة مئوية إلى +80 درجة مئوية، بينما توسع حزم أختام Viton أو Silicone الاختيارية نطاق التشغيل إلى -40 درجة مئوية و +150 درجة مئوية لخدمات الصمامات المبردة وعالية الحرارة.

يعالج المشغل الهوائي ثلاثي المواضع مزدوج المفعول متطلبات التحكم المتخصصة في الصمامات حيث تضيف القدرة على الاحتفاظ بموضع وسيط دقيق قيمة كبيرة للعملية. في عمليات الدُفعات والتعبئة السائلة، يقوم المشغل بتشغيل صمامات التحويل متعددة المنافذ للتبديل بين مواضع التعبئة وإعادة الدوران والتصريف، مما يلغي الحاجة إلى صمامات إغلاق وقياس منفصلة. تستخدم أنظمة الجرعات الكيميائية الموضع الوسيط لوضع الاستعداد بمعدل تدفق منخفض، مما يسمح لخطوط الإنتاج بالعمل بأقل إنتاجية جزئية أثناء تباطؤ المصب دون إيقاف التشغيل بالكامل. تستخدم مصانع اللب والورق التحكم ثلاثي المواضع لتنظيم تدفق المخزون في أنظمة مدخل صندوق الرأس، حيث يؤثر التحكم الدقيق في سرعة تعليق الألياف بشكل مباشر على جودة تكوين الورق. في نقل ملكية النفط والغاز، يسهل الموضع الوسيط تسلسلات إطلاق واستقبال الخنازير، مما يسمح لصمامات عزل خط الأنابيب بالدوران عبر مواضع الإغلاق، والتحويل الجزئي، والفتح الكامل في تسلسل متحكم فيه. يستفيد معالجو الأغذية والمشروبات من هذا المشغل لأنظمة توجيه متعددة الخزانات حيث يعيد جسم صمام واحد توجيه تدفق المنتج بين دوائر المعالجة، وإعادة الدوران للتنظيف في الموقع (CIP)، والتصريف، مما يقلل من عدد الصمامات ويبسط تصميم مشعب الأنابيب.

يخضع كل مشغل ثلاثي المواضع لاختبارات فردية في المصنع بما في ذلك دورات المفعول المزدوج الكاملة، والتحقق من تكرار الموضع الوسيط (تحمل ±1 درجة)، والتحقق من عزم الدوران مقابل منحنى عزم الدوران المنشور، واختبار التسرب الخارجي عند 1.5 ضعف الضغط المقنن. يتم شحن الوحدات في صناديق كرتونية مقواة مع حوامل من رغوة البولي إيثيلين مقطوعة حسب الطلب تثبت المشغل وتحمي جميع أسطح واجهة NAMUR من تلف النقل. بالنسبة للموديلات التي تتجاوز 500 نيوتن متر من عزم الدوران الناتج أو شحنات التصدير المجمعة، تضمن صناديق الخشب الرقائقي مع فيلم حاجز VCI (مثبط التآكل المتطاير) المغلق بالتفريغ توصيلًا خاليًا من التآكل إلى مواقع المشاريع البعيدة. تشمل الوثائق المشحونة مع كل وحدة شهادة اختبار معايرة، ودليل تركيب وصيانة شامل (IOM)، وشهادات مواد وفقًا لـ EN 10204 3.1، ولوحة اسم من الفولاذ المقاوم للصدأ محفور عليها الرقم التسلسلي لضمان التتبع الكامل. يوفر نظام الجودة المعتمد لدينا ISO 9001:2015 والتحقق من صحة قدرة SIL 3 سلسلة الوثائق المطلوبة للتركيبات الحرجة للسلامة في قطاعات النفط والغاز والبتروكيماويات وتوليد الطاقة.
