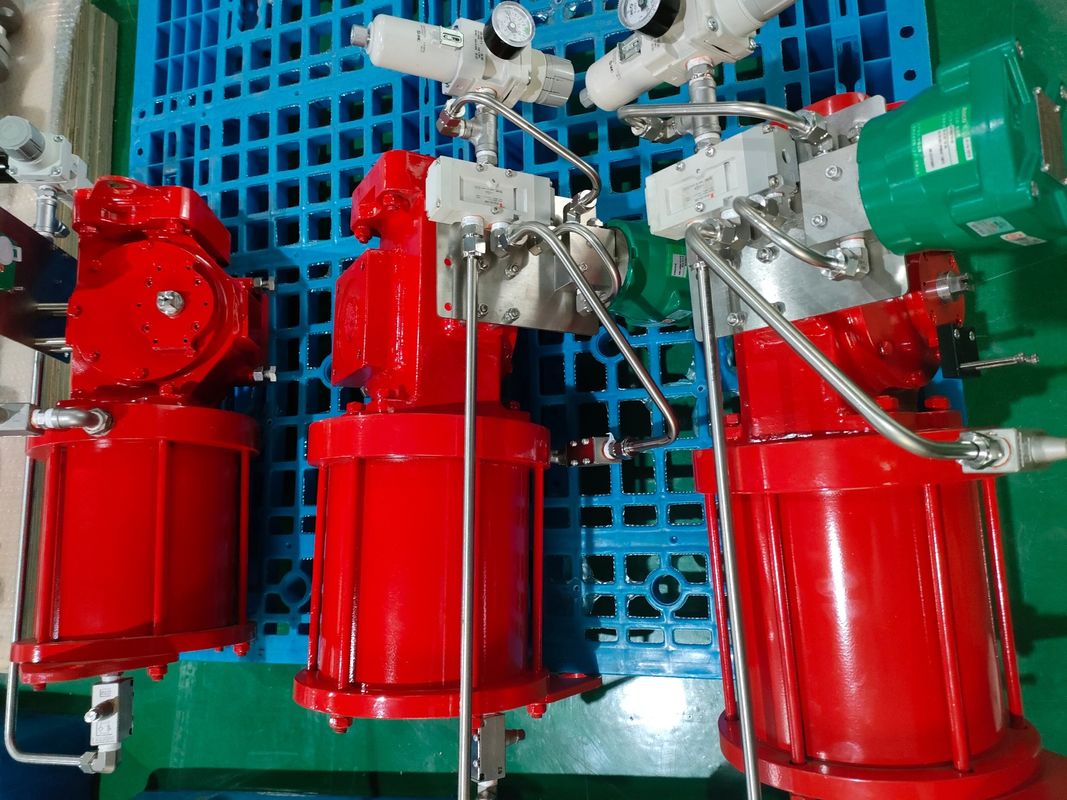

جهاز تشغيل هوائي لصمامات خطوط الأنابيب الصمامات الكرة المعدنية المقعدة الربيع العودة جهاز تشغيل هوائي VSF نظام التحكم في الحلقة المغلقة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Veson/OEM/ |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | سلسلة VSF |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 إي |
|---|---|
| الأسعار: | Fob Shanghai /EXW/ |
| تفاصيل التغليف: | تعبئة صندوق من الخشب الرقائقي مع أحزمة معدنية |
|
معلومات تفصيلية |
|||
| Type: | Heavy duty | Material: | Cast Iron |
|---|---|---|---|
| Color: | Red or Customer-specific need | Name: | Pneumatic Rotary Actuator |
| Power: | Pneumatic | Application: | : valves, dairy, beer, water, chemical,offshore onshore |
| إبراز: | جهاز التشغيل الهوائي للعودة بالربيع,جهاز التشغيل الهوائي من سلسلة VSF,VSF Series Pneumatic Actuator |
||
منتوج وصف
مشروع تجديد مصنع الإيثيلين والصمامات الكروية المعدنية مع مشغلات هوائية زنبركية الإرجاع من نوع Scotch Yoke
الميزات
1. تعدد الاستخدامات
2. كفاءة
3. السلامة
4. مقاومة التآكل
5. محكم الإغلاق
6. عمر خدمة طويل
• ميزتنا:
| 1 | لدينا فنيون محترفون لضمان التصميم المتقدم. |
| 2 | لدينا فريق مراقبة الجودة الفني والمهني لضمان فحص المنتجات بنسبة 100٪. |
| 3 | لدينا مصنع خاص بسعر تنافسي وجودة جيدة. |
| 4 | منتجاتنا مقبولة في جميع أنحاء العالم. |
| 5 | لدينا حق الاستيراد والتصدير الخاص بنا. يمكن قبول الطلبات الصغيرة. |
| 6 | جودة عالية بسعر تنافسي، ووقت تسليم قصير. |
| 7 | مواد ذات جودة جيدة ومعدات إنتاج متطورة. |
| 8 | فريق مبيعات فعال وخدمة عملاء ممتازة. |
| 9 | اجتازت منتجاتنا شهادات CE و ISO |
مبدأ المشغل أحادي الفعل (إرجاع الزنبرك)
عكس اتجاه عقارب الساعة
يدفع الهواء إلى المنفذ A المكابس إلى الخارج، مما يتسبب في انضغاط الينابيع، ويدور الترس عكس اتجاه عقارب الساعة بينما يتم استنفاد الهواء من المنفذ B.
فقدان ضغط الهواء على المنفذ A، والطاقة المخزنة في الينابيع تدفع المكابس إلى الداخل. يدور الترس في اتجاه عقارب الساعة بينما يتم استنفاد الهواء من المنفذ A.
في اتجاه عقارب الساعة
يدفع الهواء إلى المنفذ B المكابس إلى الخارج، مما يتسبب في انضغاط الينابيع، ويدور الترس عكس اتجاه عقارب الساعة بينما يتم استنفاد الهواء من المنفذ B.
فقدان ضغط الهواء على المنفذ A، والطاقة المخزنة في الينابيع تدفع المكابس إلى الداخل. يدور الترس في اتجاه عقارب الساعة بينما يتم استنفاد الهواء من المنفذ A.
مبدأ المشغل مزدوج الفعل
عكس اتجاه عقارب الساعة
يدفع الهواء إلى المنفذ A المكابس إلى الخارج، مما يتسبب في دوران الترس عكس اتجاه عقارب الساعة بينما يتم استنفاد الهواء من المنفذ B.
يدفع الهواء إلى المنفذ B المكابس إلى الداخل، مما يتسبب في دوران الترس في اتجاه عقارب الساعة بينما يتم استنفاد الهواء من المنفذ A.
في اتجاه عقارب الساعة
يدفع الهواء إلى المنفذ A المكابس إلى الخارج، مما يتسبب في دوران الترس في اتجاه عقارب الساعة بينما يتم استنفاد الهواء من المنفذ B.
يدفع الهواء إلى المنفذ B المكابس إلى الداخل، مما يتسبب في دوران الترس عكس اتجاه عقارب الساعة بينما يتم استنفاد الهواء من المنفذ A.
| سلسلة VSF لطاولة عزم الدوران الهوائية ذات الإرجاع الزنبركي (SR5) | |||||||||||||||
| نيوتن متر | |||||||||||||||
| الموديل | عزم دوران الزنبرك | عزم دوران الهواء | |||||||||||||
| 3 بار | 4 بار | 5 بار | 6 بار | ||||||||||||
| SST | SRT | SET | AST | ART | AET | AST | ART | AET | AST | ART | AET | AST | ART | AET | |
| VSF14-200SR5 | 789 | 402 | 506 | 320 | 110 | 47 | 597 | 276 | 324 | 877 | 456 | 594 | 1151 | 609 | 878 |
| VSF14-250 SR5 | 1345 | 670 | 815 | 490 | 150 | 12 | 917 | 412 | 448 | 1347 | 671 | 818 | 1798 | 935 | 1320 |
| VSF14-300 SR5 | 1880 | 957 | 1206 | 707 | 230 | 62 | 1337 | 609 | 692 | 1908 | 975 | 1235 | 2598 | 1365 | 1953 |
| VSF16-250 SR5 | 1553 | 795 | 1011 | 616 | 207 | 75 | 1159 | 533 | 617 | 1692 | 881 | 1150 | 2245 | 1184 | 1703 |
| VSF16-300 SR5 | 2421 | 1202 | 1455 | 840 | 273 | 70 | 1626 | 744 | 855 | 2438 | 1213 | 1472 | 3197 | 1687 | 2426 |
| VSF16-350 SR5 | 3194 | 1637 | 2085 | 1093 | 297 | 0 | 2166 | 941 | 971 | 3215 | 1744 | 2106 | 4312 | 2228 | 3116 |
| VSF25-350 SR5 | 3960 | 2013 | 2534 | 1406 | 380 | 0 | 2689 | 1149 | 1143 | 3826 | 2044 | 2400 | 5255 | 2689 | 3709 |
| VSF25-400 SR5 | 4955 | 2466 | 2999 | 2149 | 774 | 430 | 3829 | 1782 | 2110 | 5309 | 2685 | 3352 | 7190 | 3798 | 5471 |
| VSF25-450 SR5 | 6326 | 3117 | 3726 | 2621 | 919 | 442 | 4752 | 2197 | 2573 | 6788 | 3402 | 4188 | 9013 | 4754 | 6834 |
| VSF30-450 SR5 | 7929 | 3968 | 4869 | 2859 | 719 | 0 | 5455 | 2277 | 2134 | 7892 | 4001 | 4922 | 10649 | 5393 | 7327 |
| VSF30-500 SR5 | 9375 | 4712 | 5824 | 3935 | 1255 | 248 | 7147 | 3182 | 3459 | 10042 | 5125 | 6490 | 13571 | 7036 | 9883 |
| VSF30-550 SR5 | 11426 | 5741 | 7092 | 4414 | 1940 | 0 | 8306 | 3651 | 3863 | 12106 | 6162 | 7772 | 16090 | 8321 | 11647 |
| VSF35-550 SR5 | 14449 | 7241 | 8907 | 5814 | 2062 | 1062 | 10750 | 5025 | 5999 | 15527 | 7909 | 9984 | 20624 | 10949 | 15873 |
| VSF35-600 SR5 | 18185 | 8971 | 10752 | 6823 | 2296 | 833 | 12707 | 5827 | 6718 | 18327 | 9058 | 10894 | 24477 | 12889 | 18487 |
| VSF35-700 SR5 | 23864 | 11772 | 14109 | 10627 | 4056 | 2896 | 18654 | 8873 | 10923 | 25470 | 12767 | 15715 | 34710 | 18506 | 26979 |
| VSF40-600 SR5 | 21426 | 10879 | 13666 | 7637 | 2061 | 0 | 14745 | 6326 | 6342 | 21644 | 11014 | 13884 | 28961 | 14856 | 20558 |
| VSF40-700 SR5 | 30015 | 15120 | 18757 | 10364 | 2839 | 0 | 20074 | 8665 | 8811 | 29304 | 14679 | 18046 | 39495 | 20318 | 28232 |
| VSF40-800 SR5 | 35425 | 17702 | 21679 | 16204 | 5648 | 2623 | 28917 | 13276 | 15336 | 41095 | 21218 | 27349 | 54343 | 28532 | 40763 |
| VSF48-800 SR5 | 45789 | 23214 | 29097 | 16866 | 4879 | 0 | 31836 | 13842 | 14336 | 44755 | 22574 | 28063 | 61685 | 31770 | 44215 |
| VSF48-900 SR5 | 57348 | 28690 | 35200 | 22906 | 6959 | 291 | 41849 | 18324 | 19233 | 58269 | 29261 | 36121 | 79735 | 41056 | 57120 |
| VSF48-1000 SR5 | 69602 | 34789 | 42618 | 25938 | 8152 | 1236 | 49356 | 22203 | 24653 | 72776 | 36756 | 45792 | 96191 | 50304 | 71488 |
| VSF60-800 SR5 | 63398 | 31515 | 38261 | 23891 | 7319 | 505 | 43980 | 19372 | 20595 | 61439 | 30300 | 36302 | 84160 | 43480 | 60774 |
| VSF60-900 SR5 | 78878 | 39710 | 49217 | 26840 | 8658 | 2020 | 52335 | 23954 | 27514 | 76967 | 38524 | 47305 | 103324 | 54548 | 78503 |
| VSF60-1000 SR5 | 95891 | 47761 | 58177 | 39480 | 13860 | 6721 | 71015 | 32781 | 38256 | 97605 | 48824 | 59891 | 134084 | 70623 | 101326 |
| VSF60-1100 SR5 | 112369 | 57081 | 71764 | 42517 | 12632 | 0 | 80728 | 35559 | 37801 | 116733 | 59787 | 76127 | 157151 | 81412 | 114224 |
| VSF60-1000X2 SR5 | 170261 | 84792 | 112378 | 203622 | 104808 | 145739 | |||||||||
| AST - عزم دوران بدء الهواء - عزم دوران بدء الزنبرك | |||||||||||||||
| ART - عزم دوران تشغيل الهواء SRT - عزم دوران تشغيل الزنبرك | |||||||||||||||
| AET - عزم دوران نهاية الهواء SET - عزم دوران نهاية الزنبرك | |||||||||||||||
• مزيد من التفاصيل
1. الضمان
ضمان لمدة سنة واحدة
منتجات ذات جودة عالية
نحن ندعم جودة منتجاتنا بنسبة 100٪
تأتي جميع منتجاتنا مع ضمان لمنحك راحة البال.
جديد مضمون: جميع منتجاتنا بحالة جديدة في عبوات OEM أو الأصلية.
2. العبوة
طريقة التعبئة لدينا في حالة ممتازة، أو حسب الطلب.
3. الدفع
الحد الأدنى لكمية الطلب: تصميم العميل
عادة ما نقبل T/T (التحويل البنكي)، ويسترن يونيون
عملة التداول: دولار أمريكي أو يوان صيني
إيداع 30٪ من TT مقدمًا، ورصيد 70٪ مدفوع قبل الشحن.
(عينة من الطلب) T/T / ويسترن يونيون 100٪ عند الاطلاع

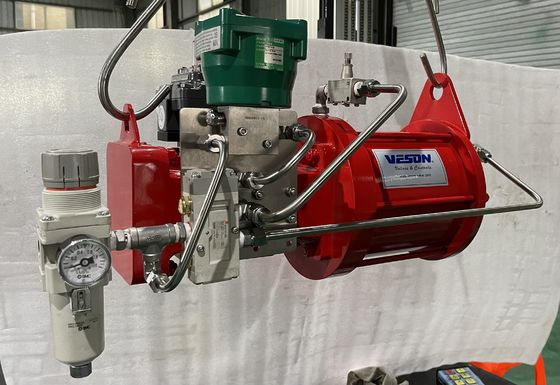

نظام التنظيف ذو الحلقة المغلقة هو خيار تحكم لمنع دخول الغلاف الجوي الخارجي إلى المشغل. على الرغم من أن مشغلات أنظمة VESON Fluid مصممة بخصائص داخلية مضادة للتآكل، إلا أن هذا النظام متاح لتحسين عروضنا والامتثال للمواصفات التي تطلب على وجه التحديد "نظام تنفس نظيف". تُرى هذه المواصفات أحيانًا في تطبيقات مثل منصات الحفر البحرية والمناطق الساحلية والمصانع الكيماوية ومصانع الورق وما إلى ذلك، والتي قد يكون فيها الغلاف الجوي شديد الملوحة أو الكاوية أو محملًا بالغبار.
النظام بسيط وموثوق به. يتم توفير خيارات التحكم في السرعة بسهولة لكلا الاتجاهين أو كلاهما من السفر.
